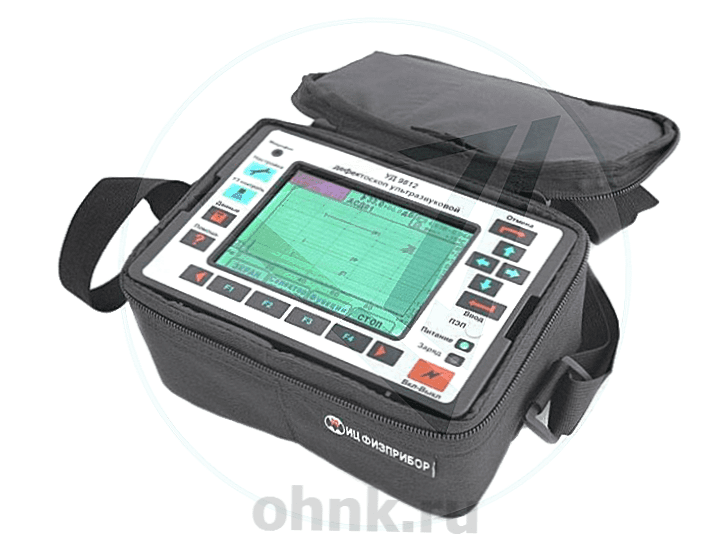

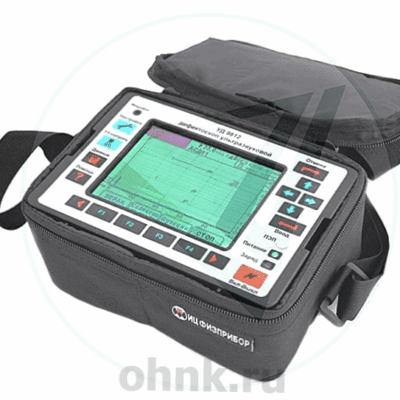

Ультразвуковой дефектоскоп УД9812 «Уралец» — надежное решение для неразрушающего контроля

Введение

Ультразвуковой дефектоскоп УД9812 «Уралец» — это современный прибор для высокоточного неразрушающего контроля (НК) материалов и конструкций. Он сочетает в себе передовые технологии обработки ультразвуковых сигналов с интуитивно понятным интерфейсом, обеспечивая оперативную и достоверную диагностику дефектов.

Прибор идеально подходит для предприятий машиностроения, металлургии, строительства, судостроения и авиационной промышленности.

Ультразвуковой дефектоскоп УД9812 «Уралец» используется для ручного неразрушающего контроля деталей и конструкций из различных материалов — металлов, полимеров, керамики, стекла, а также композитных материалов. Основная задача устройства — выявление внутренних неоднородностей и нарушений целостности материала.

Прибор позволяет фиксировать параметры ультразвуковых сигналов: временные задержки их прохождения, уровень амплитуды в децибелах, а также определять координаты возможных дефектов и их примерные размеры.

Модель УД9812 разработана с учётом требований к эксплуатации в сложных условиях — на открытых строительных площадках, в регионах Крайнего Севера, в литейных цехах с высокой температурой окружающей среды, во влажных помещениях и даже при работе на значительной высоте. Также устройство эффективно применяется в обычных производственных цехах различного профиля.

Электрическая схема устройства, включающая генератор зондирующих импульсов и приёмный блок, обеспечивает совместимость с любыми согласованными ультразвуковыми пьезоэлектрическими преобразователями, работающими в диапазоне частот от 0,6 до 12 МГц. Прибор поддерживает взаимодействие с ультразвуковыми датчиками ведущих зарубежных производителей, таких как Krautkramer, Panametrics, Sonatest и других.

Дефектоскоп оснащён градуированным аттенюатором и высокоточным измерителем временной задержки сигналов, что позволяет определять физические свойства материалов, такие как коэффициент затухания и скорость звука.

Модель УД9812 разработана с использованием современных зарубежных комплектующих. Внедрение инновационных технологий позволило значительно уменьшить габариты и массу устройства, повысив при этом скорость обработки информации. Кроме того, в приборе реализовано несколько новых технических решений, расширяющих его функциональные возможности.

Дефектоскоп оснащен встроенной функцией записи и воспроизведения голосовых комментариев. Все параметры настройки, а также данные, полученные в ходе неразрушающего контроля, могут сопровождаться устными пояснениями оператора. Общий объем записываемой аудиоинформации достигает 2 часов 11 минут. Такой способ фиксации данных является более удобным и эффективным по сравнению с ручным вводом через клавиатуру.

Подключение устройства к персональному компьютеру осуществляется через USB-интерфейс с пропускной способностью 12 Мбит/с. Высокая скорость передачи информации значительно сокращает время выгрузки результатов контроля. Кроме того, это позволяет передавать данные прозвучивания в режиме реального времени. Дефектоскоп УД9812 может использоваться как внешнее устройство ПК в составе комплексных систем ультразвукового неразрушающего контроля.

В состав прибора также входят вспомогательные модули: часы с календарем, измеритель напряжения и силы тока аккумулятора, а также датчик температуры.

Ключевые преимущества УД9812 «Уралец»

• Высокая точность измерений — разрешающая способность до 0,05 мм
• Широкий динамический диапазон — до 120 дБ
• Прочный корпус — класс защиты IP65
• Интуитивно понятный интерфейс — простота освоения и использования
• Автономная работа — до 10 часов без подзарядки
• Функциональные режимы — A-скан, B-скан, C-скан, B/A-скан, цифровая фильтрация

Назначение и область применения

Назначение

Дефектоскоп УД9812 «Уралец» предназначен для контроля качества сварных швов, отливок, поковок, металлических труб и листового проката на наличие:

• трещин
• пор
• пустот
• включений и других дефектов

Области применения

• Нефтегазовая и химическая промышленность — контроль трубопроводов и резервуаров
• Авиа- и судостроение — проверка ответственных компонентов и корпусов
• Строительство и металлургия — диагностика металлоконструкций и опор
• Машиностроение — контроль деталей повышенной ответственности

Функциональные возможности

Режимы сканирования

• А-скан — амплитудно-временная характеристика
• В-скан — поперечное сечение
• С-скан — карта отражений
• В/А-скан — совмещенный режим

Цифровая фильтрация сигналов

• Фильтр нижних и верхних частот
• Подавление структурного шума
• Автоматическая и ручная настройка усиления

Измерение толщины материала

• Точное измерение с сигнализацией об отклонениях
• Хранение данных в памяти устройства

Архивирование и передача данных

• Память на 10 000 измерений
• Экспорт результатов в форматах CSV, BMP, PNG
• Передача данных через Bluetooth на ПК или планшет

Преимущества использования

Высокая надёжность и точность

Современная электроника и качественные преобразователи позволяют обнаруживать даже самые мелкие дефекты.

Удобство эксплуатации

Лёгкий вес, эргономичный дизайн и регулируемый экран делают работу комфортной.

Гибкость в настройках

Программируемый приёмопередающий тракт позволяет адаптировать прибор под конкретные задачи заказчика.

Экономия времени и ресурсов

Автоматизация процессов сводит к минимуму количество ошибок и сокращает время контроля.

Инструкции по эксплуатации и обслуживанию

Подготовка к работе

• Проверьте состояние корпуса и разъёмов
• Установите заряженный аккумулятор
• Подключите зонд и выполните калибровку

Рекомендации по работе

• Соблюдайте параметры частоты и усиления
• Используйте контактную жидкость
• Храните при температуре +5…+35 °C и влажности не более 80 %

Техническое обслуживание

• Регулярная очистка мягкой тканью
• Проверка разъёмов и переключателей каждые 6 месяцев
• При необходимости — замена уплотнителей

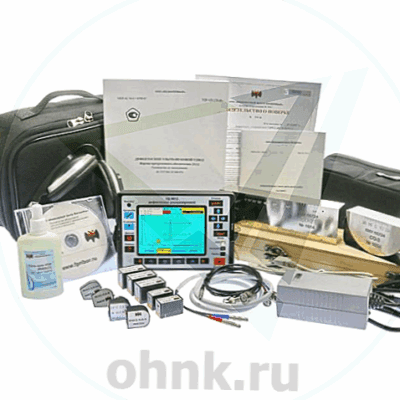

Виды комплектаций УД9812 «Уралец»

Комплект «БАЗОВЫЙ»Прибор с принадлежностями без ультразвуковых преобразователей

Комплект «УЧЕБНЫЙ»Стартовый комплект при освоении работы с прибором.

Этот комплект часто покупают учебные заведения.

Комплект «СТАНДАРТ» Комплектация с набором самых распространенных преобразователей.

Комплект «НЕФТЕГАЗОВЫЙ» В комплект входит основной набор преобразователей, используемых для УЗК объектов добычи, транспортировки и переработки нефти и газа.

Заключение

Дефектоскоп УД9812 относится к числу немногих устройств, способных не только отображать высокочастотные ультразвуковые сигналы, но и точно измерять их параметры. В приборе реализован специальный режим определения задержки ВЧ-сигнала методом перехода через ноль — технология, аналогичная той, что применяется в ультразвуковых толщиномерах. Также предусмотрена функция измерения частоты эхо-сигнала.

Дефектоскоп УД9812 «Уралец» — это надёжный инструмент для специалистов по неразрушающему контролю. Современные технологии, точность, долговечность и удобство делают его незаменимым помощником в любой сфере. Чтобы купить Дефектоскоп УД9812 «Уралец» у нас на сайте, оформите заказ уже сегодня и убедитесь в высоком уровне качества!
