Многоканальный цифровой дефектоскоп Echoscope 1170

Многоканальный цифровой дефектоскоп Echoscope 1170: инновационное решение для автоматизированного контроля

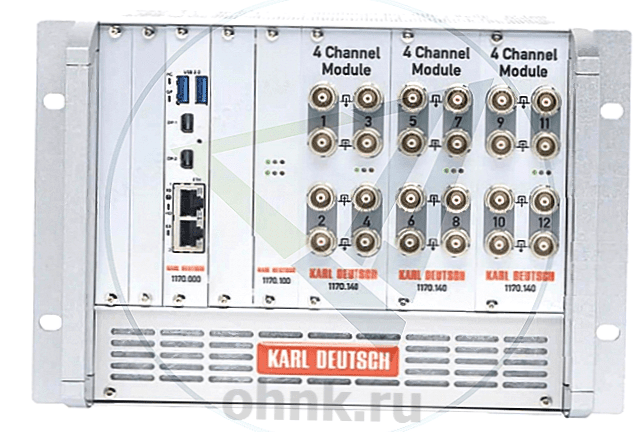

Echoscope 1170 — это модульный цифровой ультразвуковой дефектоскоп, разработанный для использования в многоканальных и автоматизированных системах контроля. Устройство монтируется на стандартную 10-дюймовую телекоммуникационную стойку и занимает высоту 4U (176 мм). Благодаря своей универсальности и высокой производительности, этот прибор идеально подходит для выполнения широкого спектра задач, таких как обнаружение продольных и поперечных дефектов на трубах, контроль качества штамповок, проверка сварных швов и измерение толщины стенок.

Конструкция и принцип работы

В составе дефектоскопа может быть установлено до трех модулей, каждый из которых оснащен четырьмя независимо настраиваемыми мультиплексными каналами. Эти каналы поддерживают работу как с раздельно-совмещенными, так и с совмещенными преобразователями. При использовании нескольких модулей возможна параллельная работа мультиплексных каналов. Максимальная частота следования импульсов составляет 8 кГц, что можно произвольно распределить по четырем каналам одного модуля. В результате средняя максимальная частота следования импульсов достигает 2 кГц. Главный модуль собирает данные со всех каналов, конфигурирует их и управляет программой цикла.

Управление модулями осуществляется через специализированный персональный компьютер, который выполняет функции пользовательского интерфейса. В режиме сканирования компьютер собирает и сохраняет данные, предоставляя статистическую оценку результатов контроля. Для настройки параметров, конфигурации автоматической программы и анализа результатов используется специальное программное обеспечение ECHOVIEW Basic. Все заданные параметры и результаты контроля сохраняются в базу данных. На экран можно одновременно вывести до четырех А-сканов, а также ленточные диаграммы или С-сканы (опционально).

Особенности устройства

Модульная архитектура

Echoscope 1170 поддерживает установку до 12 каналов на одну стойку, что делает его идеальным решением для сложных многоканальных систем.

Три строба с возможностью перекрытия

Прибор оснащен тремя стробами, которые могут перекрываться. Это позволяет более точно анализировать сигналы и выявлять дефекты даже в сложных условиях.

Два строба импульса

Два строба импульса обеспечивают одновременный прием сигнала от поверхности ввода и донной поверхности, что значительно упрощает процесс контроля.

Широкий диапазон измерений

Дефектоскоп способен работать с объектами глубиной до 5 метров, что делает его универсальным инструментом для различных задач.

Режимы работы

Echoscope 1170 поддерживает как мультиплексный, так и параллельный режимы работы, что обеспечивает гибкость при выполнении контроля.

Цифровая ВРЧ

Цифровая коррекция усиления с поправкой по времени прохождения сигнала по глубине (ВРЧ) позволяет достичь высокой точности измерений.

Высокая точность измерений

Прибор обеспечивает измерение толщины стенок с точностью до 0,01 мм, что особенно важно для контроля высокоточных деталей.

Автоматическая циклическая программа

Легко управляемая автоматическая циклическая программа, интегрированная в систему, делает Echoscope 1170 готовым комплексным решением для автоматизированных процессов контроля.

Преимущества использования

Echoscope 1170 сочетает в себе передовые технологии и удобство использования, что делает его незаменимым инструментом для профессионалов в области неразрушающего контроля. Модульная конструкция позволяет адаптировать прибор под конкретные задачи, а высокая точность измерений гарантирует надежность результатов.

Интеграция с персональным компьютером и программным обеспечением ECHOVIEW Basic обеспечивает удобство управления и анализа данных. Сохранение результатов в базу данных упрощает документирование и последующую обработку информации. Возможность вывода до четырех А-сканов и дополнительных визуализаций (ленточные диаграммы, С-сканы) позволяет получать полное представление о состоянии контролируемого объекта.

Заключение

Многоканальный цифровой дефектоскоп Echoscope 1170 — это современное решение для автоматизированных систем неразрушающего контроля. Его модульная архитектура, высокая точность измерений и широкие возможности настройки делают его универсальным инструментом для выполнения различных задач.

Благодаря поддержке автоматической циклической программы и интеграции с ПК, Echoscope 1170 становится готовым комплексным решением, которое значительно упрощает процесс контроля и анализа данных. Если вам требуется надежный и технологичный дефектоскоп для профессионального применения, Echoscope 1170 станет отличным выбором. Этот прибор соответствует самым строгим требованиям и предлагает уникальные возможности для анализа данных, что делает его незаменимым в современной промышленности.
