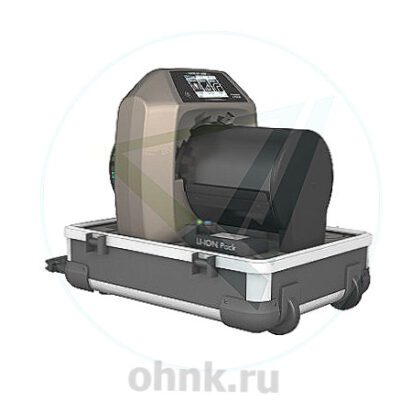

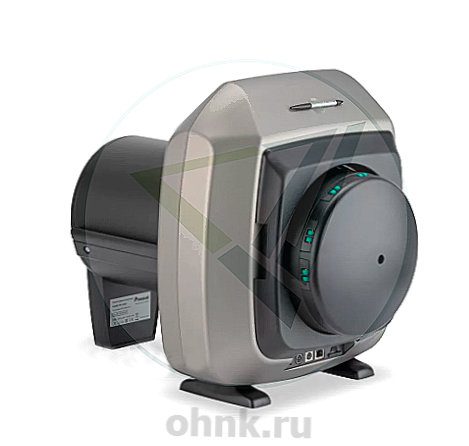

Комплекс цифровой радиографии Карат КР (КР-35СР/КР-35ВР + X-Vizor)

Особенности комплекса цифровой радиографии Карат КР

Комплекс цифровой радиографии (КЦР) Карат КР разработан для обеспечения оперативной беспленочной рентгенографии как в стационарных условиях заводских лабораторий, так и при выполнении выездных работ. Устройство изготавливается в соответствии с ТУ 4276-002-69192869-2014 и представлено в двух модификациях: КР-35СР (стандартное разрешение) и КР-35ВР (высокое разрешение). Это позволяет подобрать оптимальную конфигурацию под конкретные задачи контроля.

Принцип работы с комплексом заключается в следующем: оператор выполняет экспозицию объекта на запоминающую пластину, после чего пластина устанавливается в устройство подачи сканера для автоматического сканирования. По завершении процесса данные выводятся на экран компьютера для дальнейшей расшифровки. При необходимости функцию стирания данных с пластины можно отключить в настройках сканера.

Конструктивные особенности и возможности комплекса

Конструкция КЦР Карат КР позволяет обрабатывать пластины шириной от 2 до 35,4 см без использования дополнительного адаптера. В зависимости от размера устройства способно одновременно считывать до четырех запоминающих пластин, сохраняя изображение каждой из них в отдельном файле. Компьютер для управления комплексом может быть подключен через Ethernet-кабель или Wi-Fi, что обеспечивает гибкость в организации рабочего процесса.

Особое внимание уделяется удобству работы в полевых условиях. Управление комплексом возможно с сенсорного экрана, а автономная работа обеспечивается литий-ионным аккумулятором 24V (приобретается отдельно), который поддерживает работу устройства до 6 часов. При выполнении запроса сканирования без активного подключения к компьютеру изображение сохраняется на карте памяти SDHC, что позволяет продолжать работу даже при отсутствии доступа к внешним устройствам.

Программное обеспечение X-Vizor

Программное обеспечение X-Vizor предоставляет широкие возможности для работы с отсканированными материалами. Оно позволяет сохранять полученные файлы, объединять их в базы данных, архивировать и выполнять первичное редактирование. Встроенный редактор поддерживает такие операции, как обрезка и вращение изображений, наложение слоев, изменение контрастности и глубины цвета (от 6 до 18 бит), а также инвертирование.

X-Vizor поддерживает сохранение файлов в различных форматах, включая .png, .jpg, .tiff, .bmp, .xvz, .xyz и .diconde. Это делает программу универсальным решением для работы с данными, полученными в ходе неразрушающего контроля.

Автоматизированный анализ и документирование

Одним из ключевых преимуществ X-Vizor является возможность автоматического анализа снимков. Программа способна выявлять дефекты, определять их физические характеристики и классифицировать их в соответствии с выбранными нормативными документами. На основании собранных данных составляются протоколы контроля и заключения, соответствующие требованиям стандартов.

Программное обеспечение имеет базовые настройки, которые могут быть доработаны под специфические задачи заказчика. Например, пользователи могут настраивать напряжение фотоэлектронного умножителя, скорость вращения лазера и его мощность. В модификации КР-35ВР дополнительно предусмотрена возможность регулировки пятна лазера в пределах 12,5–50 мкм.

Преимущества запоминающих пластин

Запоминающие пластины (ЗП), используемые в комплексе Карат КР, сочетают в себе все положительные качества традиционной рентгеновской пленки, но лишены ее главных недостатков. Они не восприимчивы к дневному освещению и не требуют проявки в специально оборудованных помещениях.

Основными характеристиками пластин являются высокая контрастность, повышенная чувствительность к рентгеновскому излучению и многоразовость. Благодаря этим свойствам время экспозиции значительно сокращается, что снижает нагрузку на рентгеновское оборудование и минимизирует радиационное воздействие на персонал.

Для продления срока службы пластин рекомендуется использовать жесткие или гибкие кассеты, а также защитные конверты. При бережном обращении одна пластина может выдерживать до 1000 рабочих циклов и более, что делает их экономически выгодным решением для длительного использования.

Заключение

Комплекс цифровой радиографии Карат КР представляет собой современное и универсальное решение для проведения неразрушающего контроля методом беспленочной рентгенографии. Его конструктивные особенности, широкие возможности программного обеспечения X-Vizor и использование запоминающих пластин обеспечивают высокую эффективность работы как в стационарных, так и в полевых условиях.

Благодаря своим уникальным характеристикам, КЦР Карат КР позволяет не только повысить точность и скорость контроля, но и минимизировать затраты на обслуживание оборудования. Этот комплекс станет надежным помощником для специалистов, работающих в различных отраслях промышленности, где требуется проведение качественного неразрушающего контроля.
