Контрольный образец для капиллярной дефектоскопии, класс 2

Контрольный образец для капиллярного контроля II класса чувствительности

Контрольный образец, предназначенный для проведения капиллярной дефектоскопии на уровне II класса чувствительности, служит инструментом для оценки качества используемых дефектоскопических материалов и проверки корректности выполнения технологии капиллярного неразрушающего контроля. Изделие разработано в соответствии с требованиями государственного стандарта ГОСТ 18442–80 и унифицированной методикой ПНАЭГ-7-018-89, что гарантирует его соответствие общепринятым нормам и обеспечивает воспроизводимость результатов при проведении испытаний.

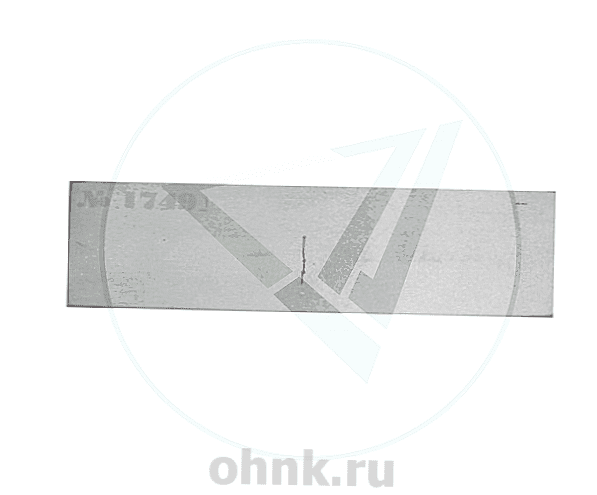

Изготовленный из высококачественной коррозионностойкой стали марки 40Х13, образец имеет форму прямоугольной пластины размером 100 × 30 × 6 мм. Такая конструкция обеспечивает удобство работы с изделием, устойчивость к механическим повреждениям и длительный срок эксплуатации. На рабочей поверхности пластины искусственно создана одиночная тупиковая трещина — модель поверхностного дефекта, применяемая для тестирования эффективности пенетрантов. Ширина раскрытия этой трещины соответствует параметрам II класса чувствительности и находится в диапазоне от менее чем 1 микрометра до 10 микрометров. При этом длина трещины, согласно пункту 2.1 унифицированной методики ПНАЭГ-7-018-89, составляет не менее 3 мм, что позволяет надёжно фиксировать проникновение пенетранта даже при минимальных значениях ширины зазора.

Комплектация и техническая документация образца II класса

В комплект поставки контрольного образца II класса входит полный пакет необходимой технической документации, обеспечивающий правильное использование и хранение изделия. В состав документации входит паспорт, в котором представлена фотография созданной искусственной трещины, а также указаны рекомендуемые режимы контроля: время выдержки пенетранта, условия смывания, параметры проявления и другие важные технологические показатели. Также в комплект включено метрологическое свидетельство, содержащее точные данные о геометрических характеристиках трещины — её глубине, ширине раскрытия и длине. Дополнительно предоставляется подробная инструкция по очистке и обслуживанию образца, поскольку от правильной подготовки и ухода зависит стабильность получаемых результатов при многократном использовании.

Для более эффективного и всестороннего контроля рекомендуется использовать комплект, состоящий из трёх образцов: контрольного, рабочего и экспертного. Такое разделение позволяет выполнять различные задачи: контрольный образец используется как эталон для проверки чувствительности системы, рабочий применяется в повседневной практике для регулярной оценки качества материалов и соблюдения технологии, а экспертный используется в случае необходимости дополнительной верификации результатов, например, при спорных ситуациях или аттестации персонала.

Применение и значение контрольных образцов II класса

Контрольный образец II класса чувствительности играет важную роль в процессе сертификации и контроля качества средств капиллярного неразрушающего контроля. Он позволяет сравнивать эффективность различных пенетрантов, проверять соответствие заявленных производителем характеристик реальным возможностям материалов и технологий. Особенно это важно при работе с цветными пенетрантами, где уровень контраста и способность к заполнению мелких трещин могут существенно влиять на достоверность обнаружения дефектов.

Использование таких образцов способствует стандартизации процесса контроля, обеспечивает объективность и воспроизводимость результатов, а также помогает подтверждать квалификацию специалистов, проводящих испытания. Благодаря строгому соблюдению норм изготовления и наличию сопроводительной документации, контрольные образцы II класса остаются универсальным и надёжным инструментом, который широко применяется в различных отраслях промышленности — от машиностроения до авиационной и энергетической техники.

Таким образом, контрольный образец II класса чувствительности представляет собой важный элемент системы обеспечения качества при проведении капиллярного контроля. Его применение позволяет не только контролировать качество дефектоскопических материалов, но и гарантировать стабильность и точность выполняемых испытаний, что особенно важно при решении ответственных задач, связанных с безопасностью и надёжностью промышленного оборудования.
