Контрольный образец для капиллярной дефектоскопии, класс 3

Контрольный образец для капиллярного контроля III класса чувствительности

Контрольный образец, предназначенный для проведения капиллярной дефектоскопии на уровне III класса чувствительности, используется для оценки качества применяемых дефектоскопических материалов и проверки соблюдения технологии капиллярного неразрушающего контроля. Изделие разработано в соответствии с положениями государственного стандарта ГОСТ 18442–80 и унифицированной методики ПНАЭГ-7-018-89, что обеспечивает его соответствие утверждённым нормам и воспроизводимость результатов при проведении испытаний.

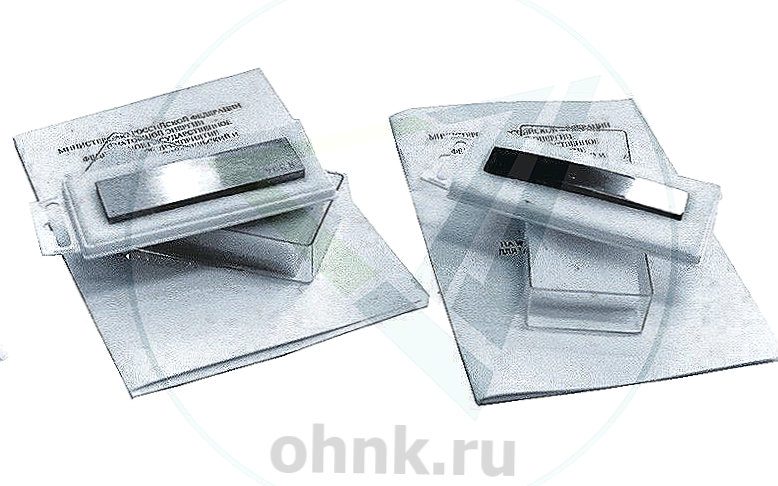

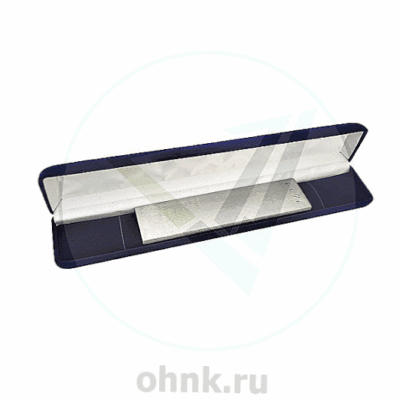

Образец изготовлен из коррозионностойкой стали марки 40Х13 и представляет собой прямоугольную пластину размером 100 × 30 × 4 мм. Такие параметры обеспечивают удобство работы, механическую устойчивость и долговечность изделия. На рабочей поверхности пластины искусственно создана одиночная тупиковая трещина — модель поверхностного дефекта, предназначенная для тестирования эффективности пенетрантов. Ширина раскрытия этой трещины соответствует параметрам III класса чувствительности и составляет от 10 до 100 мкм. При этом длина трещины, согласно пункту 2.1 унифицированной методики ПНАЭГ-7-018-89, должна быть не менее 3 мм, что позволяет надёжно фиксировать проникновение пенетранта даже при относительно больших значениях ширины зазора.

Техническая оснастка и документация контрольного образца III класса

В комплект поставки контрольного образца III класса входит полный набор технической документации, необходимый для правильного применения и обслуживания изделия. В состав документации входит паспорт, содержащий фотографию созданной искусственной трещины, а также указанные рекомендуемые режимы контроля: время выдержки пенетранта, условия смывания, параметры проявления и другие важные технологические показатели. Также в комплект включено метрологическое свидетельство, в котором подробно указаны геометрические характеристики трещины — её глубина, ширина раскрытия и длина. Дополнительно предоставляется инструкция по очистке и хранению образца, поскольку от правильной подготовки и ухода зависит стабильность получаемых результатов при многократном использовании.

Для более точной и всесторонней оценки процесса контроля рекомендуется использовать комплект, состоящий из трёх образцов: контрольного, рабочего и экспертного. Такое разделение позволяет выполнять различные задачи: контрольный образец служит эталоном для проверки чувствительности системы, рабочий применяется в повседневной практике для регулярной оценки качества материалов и соблюдения технологии, а экспертный используется в случае необходимости дополнительной верификации результатов, например, при сложных или спорных ситуациях, либо при проведении аттестации специалистов.

Роль контрольных образцов III класса в промышленной диагностике

Контрольный образец III класса чувствительности играет важную роль в процессе сертификации и контроля качества средств капиллярного неразрушающего контроля. Он позволяет сравнивать эффективность различных пенетрантов, проверять соответствие заявленных производителем характеристик реальным возможностям материалов и технологий. Особенно это важно при работе с цветными пенетрантами, где уровень контраста и способность к заполнению трещин могут существенно влиять на достоверность обнаружения дефектов.

Использование таких образцов способствует стандартизации процесса контроля, обеспечивает объективность и воспроизводимость результатов, а также помогает подтверждать квалификацию специалистов, проводящих испытания. Благодаря строгому соблюдению норм изготовления и наличию сопроводительной документации, контрольные образцы III класса остаются универсальным и надёжным инструментом, который широко применяется в различных отраслях промышленности — от машиностроения до авиационной и энергетической техники.

Таким образом, контрольный образец III класса чувствительности представляет собой важный элемент системы обеспечения качества при проведении капиллярного контроля. Его применение позволяет не только контролировать качество дефектоскопических материалов, но и гарантировать стабильность и точность выполняемых испытаний, что особенно важно при решении ответственных задач, связанных с безопасностью и надёжностью промышленного оборудования.
