Контрольный образец для магнитопорошкового контроля, уровень Б

Контрольный образец для магнитопорошкового контроля класса чувствительности Б: инструмент высокой точности

Контрольный образец класса чувствительности Б представляет собой специализированный инструмент, предназначенный для оценки эффективности магнитопорошковой дефектоскопии. Этот стандартный образец используется для проверки выявляющей способности магнитных индикаторов (например, суспензий), работоспособности дефектоскопического оборудования и уровня чувствительности при проведении контроля в соответствии с установленным классом.

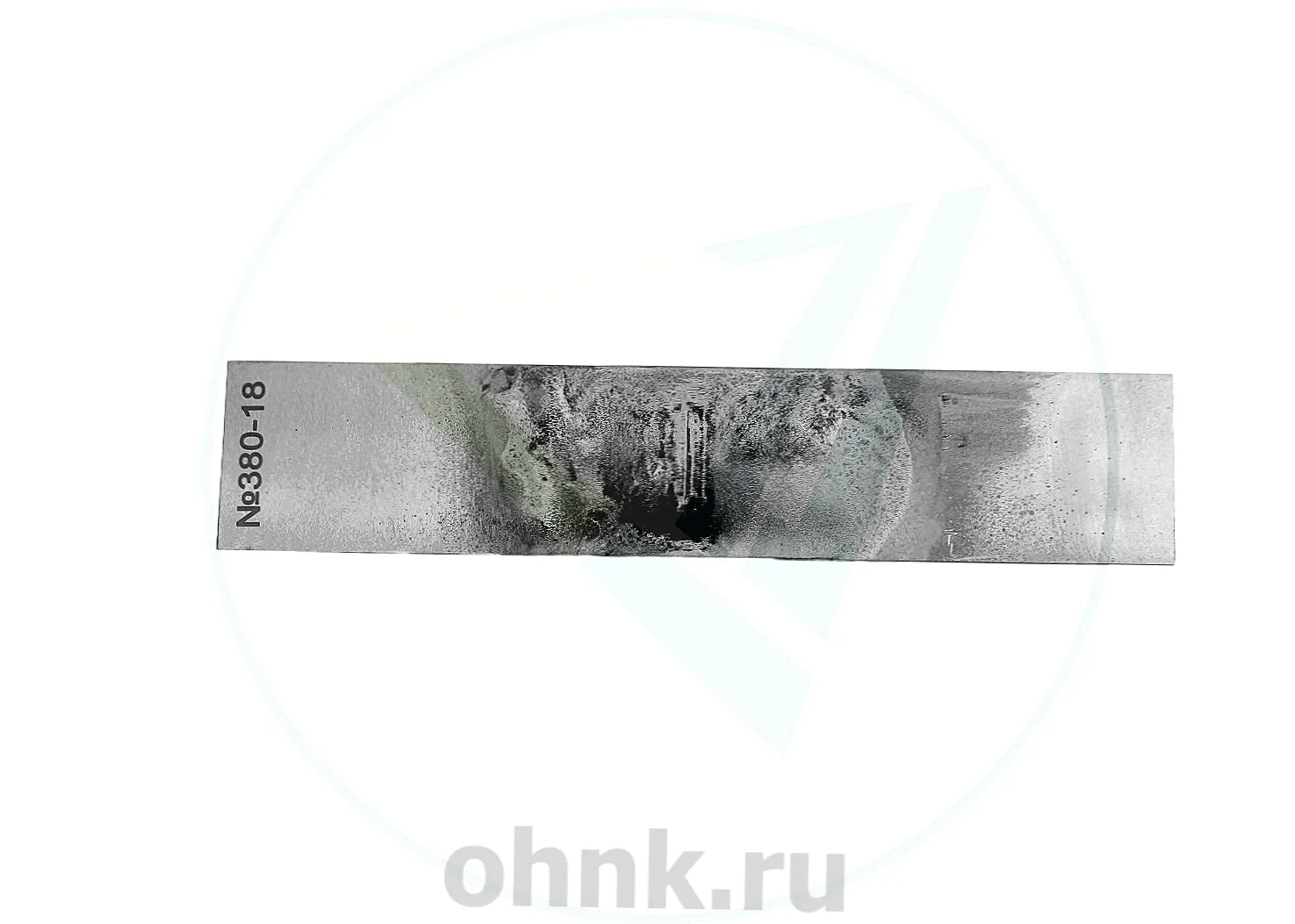

Изделие изготовлено из стали марки 40Х13, которая отличается высокими магнитными свойствами и устойчивостью к внешним воздействиям. На поверхности образца искусственно создан одиночный дефект в виде трещины с шириной раскрытия 0,010 ±0,002 мм. Такая точность параметров позволяет моделировать реальные условия контроля и обеспечивать достоверность результатов тестирования.

Образец полностью соответствует требованиям нормативного документа РД-13-05-2006, что гарантирует его соответствие установленным стандартам и высокую надежность. Для удобства транспортировки и хранения он поставляется в комплекте с защитным футляром, свидетельством о метрологической аттестации и подробной информацией о характеристиках дефекта, включая дефектограмму и срок поверки.

Особенности конструкции и принцип работы

Контрольный образец разработан с учетом строгих требований к точности и надежности. Материал изготовления – сталь марки 40Х13 – выбран за свои уникальные свойства, которые обеспечивают стабильность магнитных характеристик и долговечность изделия. Дефект в виде трещины с шириной раскрытия 0,010 ±0,002 мм имитирует типичные повреждения, которые могут возникать на контролируемых поверхностях.

Принцип работы заключается в использовании образца для проверки качества магнитных суспензий и оборудования. При проведении тестирования образец помещается в магнитное поле, после чего наносится индикаторная суспензия. Если оборудование и материалы функционируют корректно, трещина на поверхности образца четко проявляется, что подтверждает их работоспособность и соответствие заданному классу чувствительности.

Свидетельство о метрологической аттестации содержит детальную информацию о трех параметрах дефекта, включая его размеры, форму и расположение. Дефектограмма наглядно демонстрирует особенности искусственного дефекта, что позволяет операторам точно интерпретировать результаты тестирования.

Применение контрольного образца в профессиональной деятельности

Контрольный образец класса чувствительности Б широко применяется в различных отраслях промышленности, где важна точная диагностика состояния металлических изделий. Он особенно востребован в машиностроении, авиационной и автомобильной промышленности, а также в нефтегазовой отрасли.

В машиностроении образец используется для проверки качества магнитопорошкового контроля деталей, работающих под высокими нагрузками. Это позволяет своевременно выявлять микротрещины и предотвращать возможные аварийные ситуации.

В авиационной и автомобильной промышленности контрольный образец помогает обеспечить надежность критически важных узлов и агрегатов. Точная диагностика состояния металла с помощью образца позволяет минимизировать риск отказов оборудования и повысить безопасность эксплуатации техники.

Кроме того, образец активно применяется в нефтегазовой отрасли для контроля трубопроводов и других элементов инфраструктуры, подверженных коррозии и механическим повреждениям. Его использование позволяет гарантировать высокое качество диагностики и соответствие установленным стандартам.

Условия хранения и эксплуатации

Для обеспечения длительного срока службы и сохранения точности характеристик контрольный образец должен храниться в строго определенных условиях. Рекомендуется размещать изделие в сухом месте, где относительная влажность воздуха не превышает 80%. Оптимальная температура хранения составляет 20 ±10 °C. Такие условия исключают возможность коррозии и других негативных воздействий на материал образца.

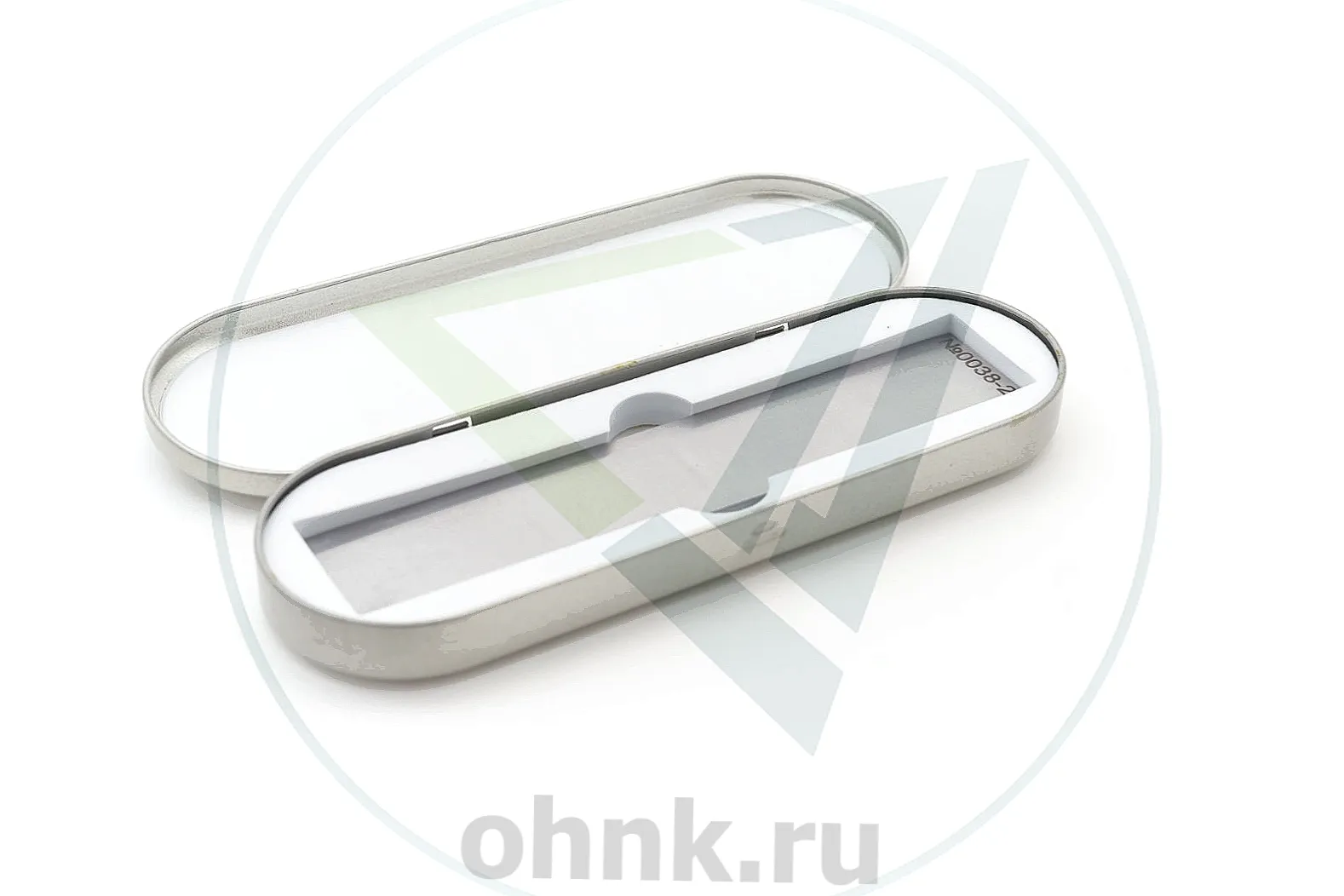

В помещениях для хранения не должно быть паров агрессивных веществ, таких как кислоты или щелочи, которые могут вызывать коррозию металлических поверхностей. Футляр, входящий в комплект поставки, защищает образец от механических повреждений и загрязнений во время транспортировки и хранения.

Свидетельство о метрологической аттестации содержит информацию о сроках поверки, что позволяет своевременно проводить повторную калибровку образца и поддерживать его в рабочем состоянии.

Преимущества контрольного образца

Одним из главных достоинств контрольного образца является его универсальность. Благодаря высокой точности изготовления и соответствию стандартам, он может использоваться для тестирования различных типов оборудования и материалов, применяемых в магнитопорошковом контроле.

Еще одним важным преимуществом является простота использования. Образец не требует сложной настройки или подготовки, что делает его доступным для применения даже без специальной подготовки оператора.

Сталь марки 40Х13, из которой изготовлен образец, обеспечивает высокую устойчивость к внешним воздействиям и долговечность изделия. Компактный размер и наличие защитного футляра делают образец удобным для транспортировки и хранения, а свидетельство о метрологической аттестации подтверждает его соответствие установленным требованиям.

Заключение

Контрольный образец для магнитопорошкового контроля класса чувствительности Б — это современный и надежный инструмент, который сочетает в себе удобство использования, функциональность и универсальность. Его уникальные характеристики и продуманная конструкция делают его незаменимым помощником для специалистов различных отраслей.

Если вам нужен инструмент для точной диагностики состояния металлических изделий и проверки качества магнитопорошкового контроля, обратите внимание на этот контрольный образец. Инвестируя в него, вы получаете надежного помощника, который прослужит долгие годы и обеспечит высокую точность всех ваших измерений.

Контрольный образец класса чувствительности Б — это гармоничное сочетание технологичности и практичности, которое способствует повышению качества работы с металлическими поверхностями и материалами.
