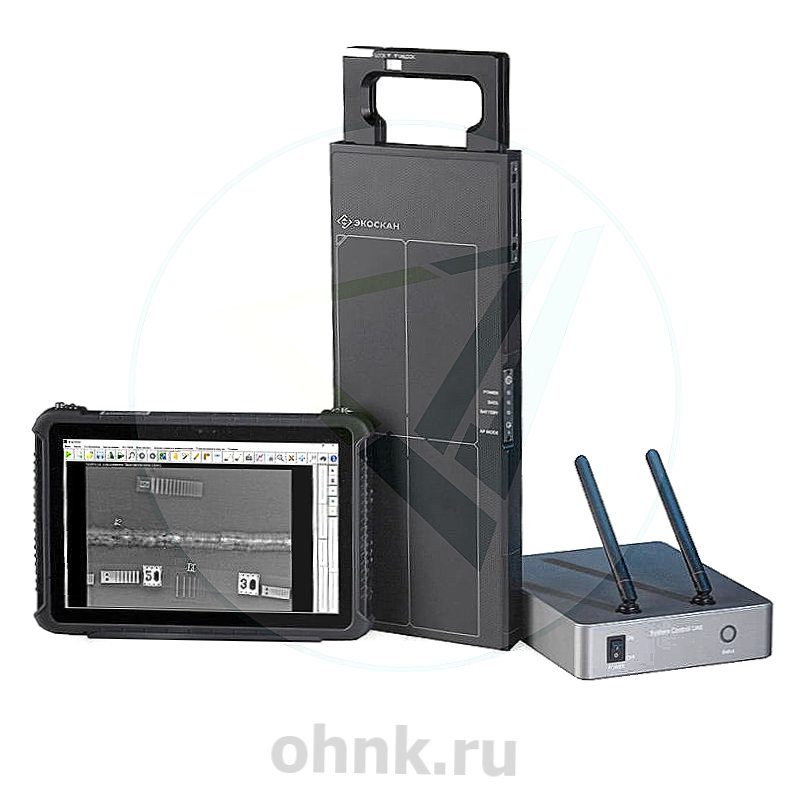

Мобильный беспроводной комплекс цифровой радиографии Экоскан 12 с гибким детектором

Мобильный беспроводной комплекс цифровой радиографии Экоскан 12: инновации в неразрушающем контроле

Мобильный беспроводной комплекс цифровой радиографии Экоскан 12, оснащенный гибким детектором, представляет собой передовое решение для выполнения неразрушающего контроля промышленных изделий методом прямой цифровой радиографии. Этот комплекс особенно эффективен при проверке сварных соединений и мониторинге коррозии трубопроводов, находящихся в режиме эксплуатации, включая случаи, когда внутри трубопроводов присутствуют нефтепродукты.

Одной из ключевых особенностей комплекса является использование гибкого плоскопанельного детектора, способного адаптироваться к различным формам объектов контроля — от цилиндрических до плоских. Минимальный диаметр цилиндрических объектов, которые можно исследовать с помощью этого оборудования, составляет 159 мм.

Преимущества гибкого детектора

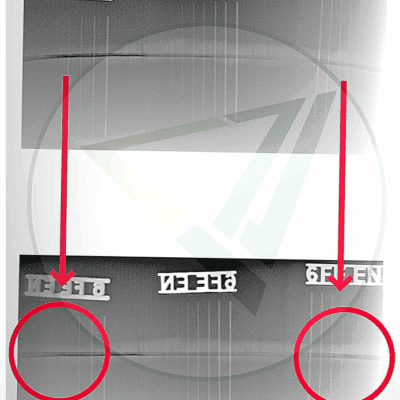

При использовании жестких детекторов для визуализации цилиндрических поверхностей часто возникают искажения в виде дисторсии. Эти искажения обусловлены тем, что жесткий детектор не может полностью прилегать к объекту по всей площади контроля. Одним из главных преимуществ гибких детекторов является увеличение активной зоны контроля и получение изображений с минимальными искажениями.

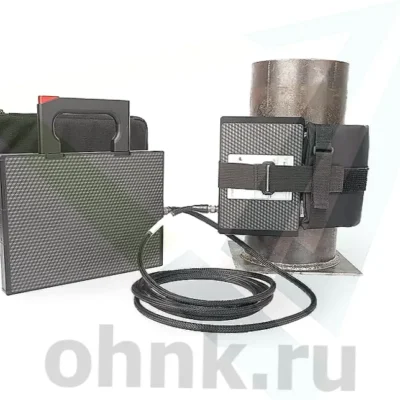

Гибкий детектор способен принимать форму трубы и подстраиваться под контуры контролируемого объекта, что значительно увеличивает площадь его прилегания. Это позволяет охватывать большую площадь объекта за один сеанс, что существенно сокращает время контроля и делает работу более эффективной и удобной. Кроме того, конструкция детектора обеспечивает возможность проведения контроля в ограниченных пространствах, где использование жестких панелей затруднено или невозможно.

Особенности комплекса Экоскан 12

Комплекс Экоскан 12 с гибким детектором сочетает в себе функциональные возможности и высокие эксплуатационные характеристики, что делает его универсальным решением для различных задач неразрушающего контроля. Размер пикселя составляет 99 мкм, а широкий динамический диапазон (16 бит) и низкий уровень шума позволяют получать высококачественные радиографические изображения, соответствующие самым строгим требованиям контроля.

Комплекс совместим с рентгеновскими аппаратами постоянного потенциала с напряжением на трубке до 450 кВ, а также со всеми моделями импульсных рентгеновских аппаратов. Размер эффективной рабочей зоны детектора составляет 97,119 × 249,183 мм, а расстояние от края корпуса детектора по длинной стороне — 10 мм. Гибкий детектор отличается повышенной чувствительностью к излучению по сравнению с традиционной пленкой, что позволяет сократить время экспозиции и, соответственно, экономить ресурс работы рентгеновского аппарата.

Программное обеспечение и автономность

Комплекс Экоскан 12 оснащается программным обеспечением «Стражник», предназначенным для обработки, расшифровки и архивирования полученных изображений. ПО предоставляет широкий набор инструментов для анализа данных, включая построение профилей изменения градаций серого, оптимизацию контрастности и автоматическое измерение нормализованного отношения сигнал-шум.

Детектор питается от сменного аккумулятора, вынесенного в отдельный блок и подключаемого к панели с помощью соединительного кабеля. Один аккумулятор обеспечивает до 7 часов работы в режиме съемки, а наличие двух аккумуляторов в комплекте значительно увеличивает время автономной работы. Общий вес детектора вместе с аккумуляторным блоком составляет всего 2,5 кг, что в сочетании с беспроводной передачей данных по Wi-Fi обеспечивает максимальную мобильность и удобство использования.

Универсальность и защита оборудования

Для позиционирования детектора на объекте контроля используется универсальный комплект ременных и магнитных креплений, который позволяет надежно фиксировать устройство на различных поверхностях. Степень пыле- и влагозащиты детектора соответствует стандарту IP67, а диапазон рабочих температур составляет от −20 до +50 °С. Это делает комплекс пригодным для работы в сложных климатических условиях.

Комплекс Экоскан 12 позволяет получать цифровые рентгеновские изображения сразу после окончания экспозиции и проводить их оценку непосредственно на месте проведения контроля. Отсутствие необходимости в рентгеновской пленке, оборудовании и химреактивах для ее обработки значительно снижает затраты и обеспечивает короткий срок окупаемости даже при небольших объемах контроля.

Заключение

Мобильный беспроводной комплекс цифровой радиографии Экоскан 12 с гибким детектором представляет собой современное и универсальное решение для неразрушающего контроля промышленных изделий. Его уникальные характеристики, такие как гибкость детектора, высокая чувствительность, автономность и удобство использования, делают его незаменимым инструментом для специалистов в различных отраслях промышленности.

Благодаря своим преимуществам, комплекс Экоскан 12 позволяет не только повысить эффективность контроля, но и минимизировать затраты на обслуживание оборудования. Его использование способствует достижению высокой точности диагностики и обеспечивает безопасность работы с рентгеновским излучением.
