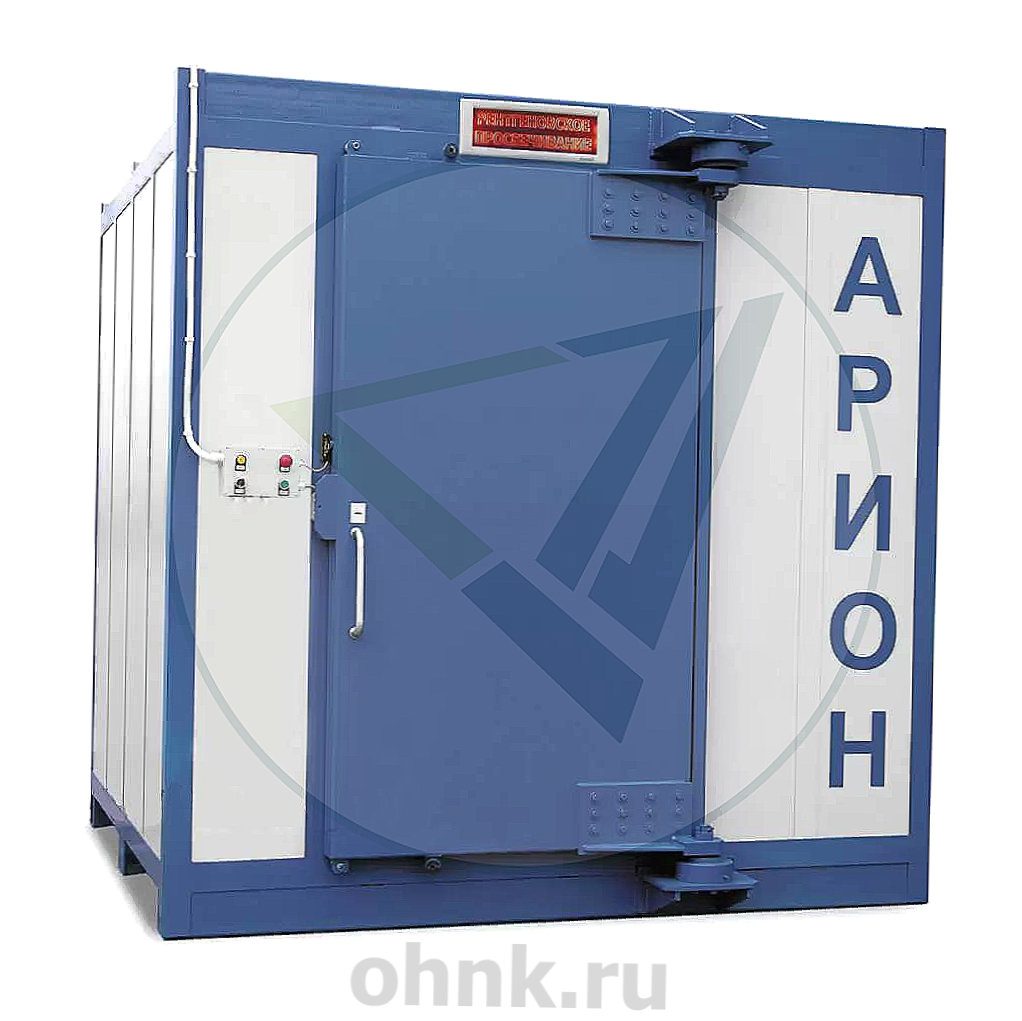

Рентгенографическая система АРИОН-25.18.17.16

Рентгенографическая система АРИОН-25.18.17.16: эффективное решение для промышленной рентгенографии

Рентгенографическая система АРИОН-25.18.17.16 предназначена для проведения высокоточной промышленной рентгенографии изделий массой до 1800 кг и габаритными размерами до 1200 × 1200 × 1500 мм. Оборудование изготавливается в соответствии с техническими условиями ТУ 6968-014-96651179-2015, что гарантирует его соответствие всем современным стандартам качества и безопасности.

Особенности конструкции и функциональные возможности

Для работы в составе системы могут использоваться рентгеновские аппараты постоянного тока с анодным напряжением до 250 кВ. Камера радиационной защиты эффективно ослабляет как первичное, так и рассеянное излучение, снижая его мощность до значений, регламентируемых действующими нормативными документами. Мощность дозы рентгеновского излучения на расстоянии 0,1 метра от поверхности камеры не превышает 0,1 мкЗв/ч, что обеспечивает полную безопасность обслуживающего персонала.

Камера оснащена сдвижной Г-образной рентгенозащитной дверью, которая позволяет загружать крупногабаритные и тяжёлые изделия сверху с помощью мостового крана. Процесс открытия и закрытия двери полностью автоматизирован, что делает работу с системой удобной и безопасной.

Система безопасности и управления

Контроллер радиационной безопасности играет ключевую роль в обеспечении безопасности работы. Он блокирует подачу излучения при открытой или неплотно закрытой двери, а также исключает возможность открытия двери во время работы рентгеновского аппарата. Для информирования персонала о режимах работы установки предусмотрена колонна светозвуковой сигнализации и информационное табло с надписью «Рентгеновское просвечивание».

Основные элементы управления расположены с внешней стороны камеры на силовом шкафу и консольной панели управления. Пульт управления рентгеновским аппаратом расположен на полке под силовым шкафом, что обеспечивает удобный доступ для оператора. Внутри камеры установлена дополнительная кнопочная станция аварийной остановки, которая позволяет быстро прекратить работу всей системы в случае необходимости.

Манипулятор: точность и контроль

Для позиционирования блока излучателя рентгеновского аппарата внутри камеры установлен манипулятор. Он обеспечивает перемещение излучателя в горизонтальной и вертикальной плоскостях с помощью электрических приводов. Оператор задает положение излучателя с помощью джойстика, расположенного на панели управления. Поворот излучателя в кольцах узла крепления выполняется вручную и составляет ±45° относительно горизонта, что позволяет точно настраивать угол облучения.

Применение системы

Рентгенографическая система АРИОН-25.18.17.16 широко используется в различных отраслях промышленности, таких как машиностроение, судостроение, авиастроение и энергетика. Она позволяет проводить детальный анализ внутренней структуры крупногабаритных изделий, выявлять дефекты и обеспечивать высокое качество контроля.

Заключение

Рентгенографическая система АРИОН-25.18.17.16 — это современное и надежное решение для промышленной рентгенографии. Ее продуманная конструкция, высокая точность и многоуровневая система безопасности делают ее лидером в своей категории.

Благодаря своим характеристикам система позволяет оптимизировать рабочие процессы, минимизировать временные затраты и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокий уровень контроля качества продукции.

Независимо от масштаба применения — будь то крупное производство или исследовательская лаборатория — система демонстрирует высокую эффективность и стабильность. Это делает ее универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
