Рентгенографическая система АРИОН-60.23.22.08

Рентгенографическая система АРИОН-60.23.22.08: инновационное решение для контроля крупногабаритных изделий

Рентгенографическая система АРИОН-60.23.22.08 разработана для проведения радиографического контроля крупногабаритных изделий в стационарных условиях. Это оборудование сочетает в себе высокую производительность, надежность и безопасность, что делает его незаменимым для предприятий, работающих с массивными объектами.

Особенности конструкции и функциональные возможности

В состав системы могут входить моноблочные рентгеновские аппараты постоянного потенциала с анодным напряжением до 200 кВ. Камера радиационной защиты играет ключевую роль в обеспечении безопасности персонала, эффективно ослабляя первичное и рассеянное ионизирующее излучение до уровней, соответствующих действующим нормам.

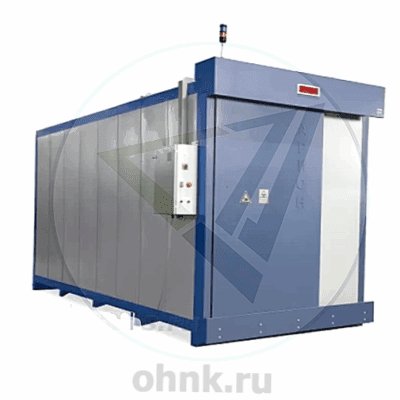

Камера оснащена откатной рентгенозащитной дверью, управление которой полностью автоматизировано. Внутренние размеры камеры составляют 580 × 220 × 220 см, что позволяет размещать внутри крупногабаритные изделия для проведения контроля.

Манипулятор: точность и удобство позиционирования

Для позиционирования излучателя рентгеновского аппарата используется автоматизированный потолочный манипулятор. Он обеспечивает моторизованное перемещение по нескольким осям:

• горизонтальная ось (Х) — 3000 мм;
• вертикальная ось (Y) — 1000 мм;
• вращение в горизонтальной плоскости с радиусом 500 мм (ось V) — 360°.

Оператор управляет перемещениями манипулятора с помощью беспроводного пульта, что делает процесс работы максимально удобным. Излучатель рентгеновского аппарата устанавливается в кольца узла крепления, а его поворот вокруг своей оси на 360° (ось U) выполняется вручную.

Конструкция манипулятора включает в себя безопасную кабельную трассу, которая предотвращает перегибы и перетирание кабелей как самого рентгеновского аппарата, так и манипулятора. Это гарантирует длительную и бесперебойную работу оборудования.

Управление и обеспечение безопасности

Органы управления рентгенографической системой расположены на щитке с внешней стороны камеры, что обеспечивает удобный доступ оператора. Система безопасности камеры включает несколько уровней защиты:

• работа рентгеновского аппарата блокируется при открытой двери;
• открытие двери снаружи невозможно при подаче излучения;
• дверь оснащена механическим замком, который не позволяет открыть её с помощью кнопок, если замок закрыт.

Внутри камеры установлен кнопочный пост, на котором расположены кнопки экстренного отключения рентгеновского аппарата и открытия двери. Это обеспечивает дополнительный уровень безопасности для персонала, находящегося внутри камеры.

Применение системы

Рентгенографическая система АРИОН-60.23.22.08 широко применяется в различных отраслях промышленности, таких как машиностроение, судостроение, авиастроение и энергетика. Она позволяет проводить детальный анализ внутренней структуры крупногабаритных изделий, выявлять дефекты и обеспечивать высокое качество контроля.

Заключение

Рентгенографическая система АРИОН-60.23.22.08 — это современное и надежное решение для радиографического контроля крупногабаритных изделий. Ее продуманная конструкция, высокая точность и многоуровневая система безопасности делают ее лидером в своей категории.

Благодаря своим характеристикам система позволяет оптимизировать рабочие процессы, минимизировать временные затраты и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокий уровень контроля качества продукции.

Независимо от масштаба применения — будь то крупное производство или исследовательская лаборатория — система демонстрирует высокую эффективность и стабильность. Это делает ее универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
