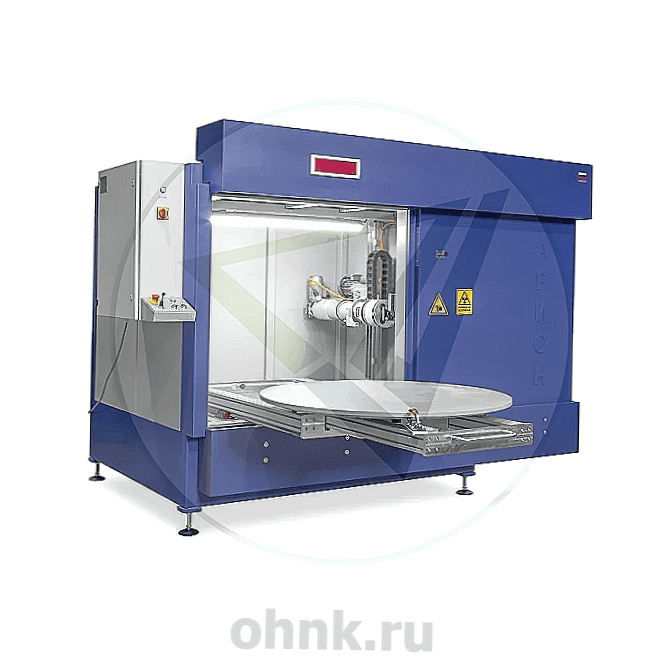

Рентгенографическая система СУРА 120-65 200 кВ

Универсальная рентгенографическая система СУРА 120-65 200 кВ: современное решение для радиографического контроля

Рентгенографическая система СУРА 120-65 200 кВ предназначена для выполнения радиографического контроля в стационарных условиях. Она способна работать с изделиями диаметром до 1200 мм, высотой до 650 мм, толщиной стенки от 30 до 35 мм и массой до 200 кг. Это оборудование сочетает в себе высокую производительность, точность и безопасность, что делает его незаменимым для предприятий, работающих с различными объектами.

Состав и устройство системы

Рентгенографическая система СУРА 120-65 200 кВ состоит из нескольких ключевых компонентов, которые обеспечивают ее эффективную работу. В состав входят камера радиационной защиты АРИОН-19.15.11.11 , манипулятор, комплекс цифровой радиографии Экоскан 10 и рентгеновский аппарат РПД-200 С , оснащенный хомут-диафрагмой и лазерным целеуказателем.

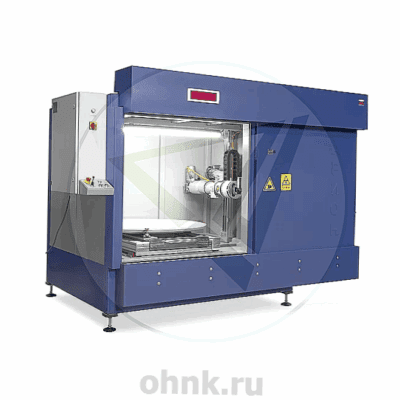

Камера радиационной защиты представляет собой каркасную конструкцию из свинца и стали, которая эффективно ослабляет первичное и рассеянное излучение до уровней, соответствующих действующим нормам безопасности. Камера оборудована откатной рентгенозащитной дверью, процесс открытия и закрытия которой полностью автоматизирован.

Внутри камеры установлен поворотно-выдвижной стол, на котором размещается объект контроля. Перемещение стола и поворот его столешницы осуществляются вручную. Для фиксации стола в нужном положении используется зажимное устройство, что обеспечивает стабильность объекта во время контроля.

Манипулятор: точность позиционирования

Манипулятор рентгеновского аппарата, расположенный внутри камеры, позволяет оператору перемещать блок излучателя с высокой точностью. Манипулятор управляется с помощью джойстика, расположенного на стойке управления.

Манипулятор обеспечивает вертикальное перемещение излучателя в диапазоне от 0 до 700 мм относительно стола, а также его поворот относительно горизонтальной плоскости на 90° (45° вверх и 45° вниз). Такая гибкость настроек позволяет точно позиционировать излучатель для получения качественных рентгеновских снимков.

Комплекс цифровой радиографии

Комплекс цифровой радиографии Экоскан 10 играет ключевую роль в работе системы. Он используется для получения рентгенографических изображений в режиме реального времени. Плоскопанельный детектор подключается к компьютеру оператора по Wi-Fi, что обеспечивает удобство работы и передачу данных без проводов.

Программное обеспечение комплекса автоматически передает снимки с детектора на компьютер оператора и позволяет выполнять их дальнейшую расшифровку. Использование Экоскан 10 значительно ускоряет процесс контроля благодаря возможности получать изображения в режиме реального времени. При необходимости комплекс может быть заменен на запоминающие пластины или радиографическую пленку, что делает систему универсальной для решения различных задач.

Рентгеновский аппарат

В состав системы входит рентгеновский аппарат РПД-200 С , который может быть заменен на другой аппарат постоянного тока с направленным выходом излучения и напряжением до 200 кВ. Для удобства прицеливания окно излучателя аппарата оснащено лазерным целеуказателем, формирующим перекрестие зеленого цвета. Это позволяет оператору точно направлять излучение на объект контроля, минимизируя ошибки и экономя время.

Применение системы

Рентгенографическая система СУРА 120-65 200 кВ широко применяется в различных отраслях промышленности, таких как машиностроение, судостроение, авиастроение и энергетика. Она позволяет проводить детальный анализ внутренней структуры изделий, выявлять дефекты и обеспечивать высокое качество контроля.

Заключение

Рентгенографическая система СУРА 120-65 200 кВ — это современное и надежное решение для радиографического контроля. Ее продуманная конструкция, высокая точность и многоуровневая система безопасности делают ее лидером в своей категории.

Благодаря своим характеристикам система позволяет оптимизировать рабочие процессы, минимизировать временные затраты и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокий уровень контроля качества продукции.

Независимо от масштаба применения — будь то крупное производство или исследовательская лаборатория — система демонстрирует высокую эффективность и стабильность. Это делает ее универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
