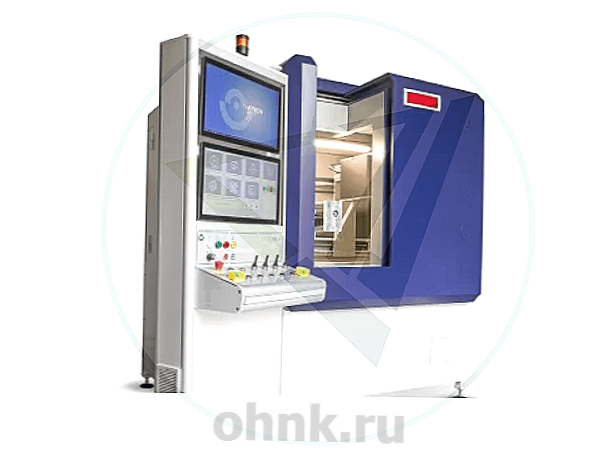

Рентгенотелевизионная установка СУРА 225 МК

Рентгенотелевизионная установка СУРА 225 МК: универсальное решение для рентгеноскопии и микрофокусной томографии

Рентгенотелевизионная установка СУРА 225 МК представляет собой современное оборудование, предназначенное для выполнения рентгеноскопии и компьютерной томографии мелких и средних изделий в условиях заводских лабораторий. Установка способна работать с объектами размером до 250 × 250 × 250 мм и массой до 15 кг, обеспечивая пространственное разрешение на уровне 4 мкм.

Особенности конструкции и состав установки

Томографическая установка СУРА 225 МК состоит из нескольких ключевых компонентов: рентгенозащитной камеры, манипулятора, рентгеновского аппарата, плоскопанельного детектора, панели управления и станции томографического контроля.

Рентгенозащитная камера играет важную роль в обеспечении безопасности персонала, эффективно ослабляя первичное и рассеянное излучение до уровней, соответствующих действующим нормам. Камера оснащена тремя дверями: автоматической откатной дверью с рентгенозащитным смотровым окном для загрузки объекта контроля и двумя распашными дверями для обслуживания манипулятора и микрофокусной рентгеновской трубки. Система защиты камеры блокирует самопроизвольное открывание дверей, а также запуск рентгеновского излучения при открытых или неплотно закрытых дверях.

Объект контроля размещается на поворотном столе, оснащенном зажимным механизмом, который позволяет фиксировать объект в вертикальном положении. В диске стола предусмотрены резьбовые отверстия для удобства крепления различных приспособлений. Манипулятор стола обеспечивает перемещение объекта по нескольким осям: горизонтальное перемещение перпендикулярно оси рентгеновского излучения (ось X), вертикальное перемещение (ось Y), горизонтальное перемещение вдоль оси излучения (ось Z1) и поворот вокруг своей оси на 360° (ось U).

Рентгеновский излучатель жестко закреплен на манипуляторе и не имеет степеней свободы. Детектор всегда находится в зоне излучения и перемещается по горизонтальной оси Z2, изменяя фокусное расстояние. Программное обеспечение установки контролирует скорость перемещения по осям, их синхронизацию и точность позиционирования.

Технические характеристики

В состав установки входит высокостабилизированный микрофокусный рентгеновский аппарат кабельного типа с напряжением 225 кВ. В конструкции аппарата используется открытая микрофокусная трубка с фокусным пятном диаметром 6 мкм. Модуль управления рентгеновским аппаратом интегрирован в панель управления установкой.

В качестве приёмника рентгеновского излучения используется динамический плоскопанельный детектор Экоскан 2532 , созданный на основе аморфного кремния. Детектор устойчив к прямому рентгеновскому излучению, обеспечивает высокую скорость передачи данных и отличное качество изображений.

Возможности микрофокусной томографии

Установка СУРА 225 МК оснащена специализированным программным обеспечением для проведения томографического сканирования объекта контроля.

В режиме томографа объект совершает полный оборот, во время которого захватывается 360, 720 или 1440 изображений. Полученный массив данных обрабатывается программой, которая воссоздает трехмерную модель контролируемой детали. Функционал программы позволяет не только обнаруживать дефекты и измерять их размеры, но и сравнивать полученную модель с конструкторской документацией.

Трехмерная модель может быть повернута, увеличена и рассмотрена под любым углом, а также в любом разрезе. Это делает установку незаменимым инструментом для обратного проектирования и анализа внутренней структуры изделий.

Применение установки

Установка широко применяется в таких отраслях, как машиностроение, электроника, медицина и исследовательские лаборатории. Она позволяет проводить детальный анализ внутренней структуры изделий, выявлять дефекты и обеспечивать высокое качество контроля.

Заключение

Рентгенотелевизионная установка СУРА 225 МК — это современное и надежное решение для рентгеноскопии и микрофокусной томографии. Ее продуманная конструкция, высокая точность и многоуровневая система безопасности делают ее лидером в своей категории.

Благодаря своим характеристикам установка позволяет оптимизировать рабочие процессы, минимизировать временные затраты и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокий уровень контроля качества продукции.
