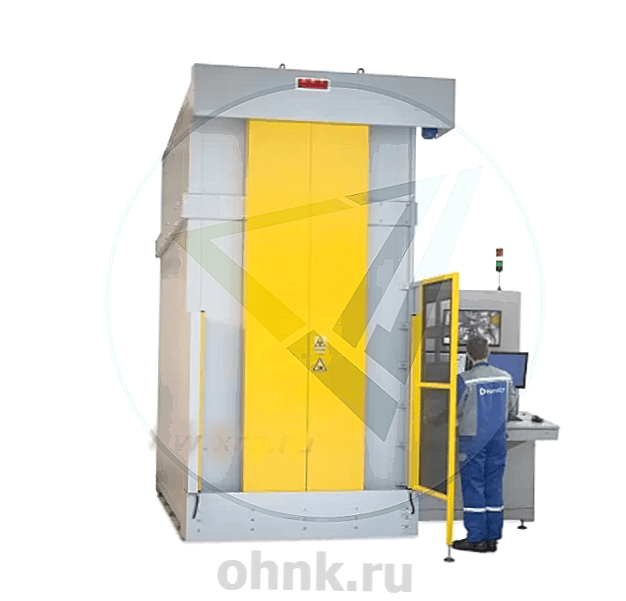

Рентгенотелевизионный комплекс СУРА 80-230 450 кВ

Автоматизированный рентгенотелевизионный комплекс СУРА 80-230 450 кВ: инновационное решение для контроля мостов грузовых автомобилей

Автоматизированный рентгенотелевизионный комплекс СУРА 80-230 450 кВ разработан специально для проведения рентгенографического и рентгенотелевизионного контроля мостов грузовых автомобилей. Установка способна работать с чугунными отливками мостов, имеющими габариты до 2300 × ⌀800 мм и массу до 230 кг. Кроме того, комплекс применим для проверки других литых деталей из чугуна и алюминия, что делает его универсальным решением для различных задач неразрушающего контроля.

Особенности конструкции и функциональные возможности

Камера радиационной защиты комплекса представляет собой каркасную конструкцию из свинца и стали, которая эффективно ослабляет первичное и рассеянное излучение до уровней, соответствующих действующим нормам. Дополнительная радиационная защита не требуется, что упрощает эксплуатацию оборудования. Автоматика камеры блокирует запуск рентгеновского излучения при открытой или неплотно закрытой двери, а также исключает возможность открытия двери снаружи во время работы рентгеновского аппарата.

В состав комплекса входит высокостабилизированный рентгеновский аппарат кабельного типа с напряжением 450 кВ. В конструкции аппарата используется металлокерамическая рентгеновская трубка с двумя фокусными пятнами: большим (1,2 мм) и малым (0,4 мм). Модуль управления рентгеновским аппаратом интегрирован в панель управления комплексом, что обеспечивает удобство работы оператора.

Приемником излучения служит цифровой плоскопанельный аморфно-кремниевый детектор. Детектор устойчив к прямому рентгеновскому излучению, обеспечивает высокую скорость передачи данных и отличное качество изображений.

Установка отливок и сменные приспособления

Камера оснащена двустворчатыми автоматическими раздвижными дверями с проемом 800 × 2300 мм для загрузки объекта контроля. Контролируемые отливки размещаются на выдвижном поворотном столе и надежно фиксируются в вертикальном положении с помощью зажимного устройства. Для установки отливок используются специальные рентгенопрозрачные приспособления, которые входят в комплект поставки.

Сменные приспособления для установки отливок закрепляются как на поворотном столе, так и на верхнем зажимном устройстве, что обеспечивает стабильность объекта во время контроля.

Система позиционирования

Рентгеновский излучатель и детектор расположены на П-образном манипуляторе, который обеспечивает перемещение по нескольким осям:

• наклон излучателя и детектора в диапазоне ±30°;
• вертикальное перемещение излучателя и детектора в диапазоне 2300 мм;
• горизонтальное перемещение детектора вдоль оси рентгеновского излучения (изменение фокусного расстояния) в диапазоне 250 мм.

Манипулятор поворотного стола обеспечивает перемещение объекта контроля по следующим осям:

• поворот вокруг своей оси на 360°;
• горизонтальное перемещение перпендикулярно оси рентгеновского излучения в диапазоне 800 мм;
• горизонтальное перемещение вдоль оси рентгеновского излучения в диапазоне ±200 мм.

Все перемещения манипулятора и поворотного стола полностью автоматизированы. Скорость перемещений и точность позиционирования по осям контролируются программным обеспечением комплекса, что гарантирует высокую точность и воспроизводимость результатов.

Управление и режимы работы

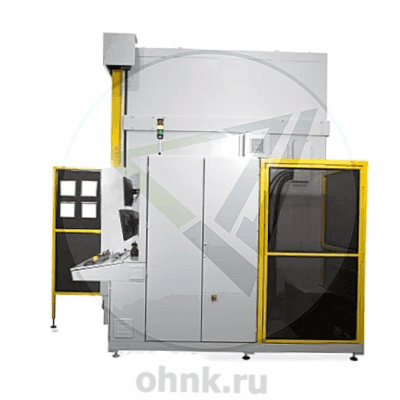

Рентгенотелевизионный комплекс СУРА 80-230 450 кВ оснащен панелью управления с эргономичной консолью и тремя мониторами. Компьютер оператора интегрирован в панель управления, что делает рабочее место максимально удобным.

В комплексе используется специализированное программное обеспечение Сура , которое управляет всеми компонентами системы, а также выполняет обработку и анализ полученных снимков. Опционально ПО дополняется блоком работы с компьютерной томографией, что значительно расширяет возможности комплекса.

Комплекс может работать как в ручном, так и в автоматическом режиме. В ручном режиме оператор управляет всеми перемещениями, задает настройки экспозиции, контролирует работу детектора и получение снимков. В автоматическом режиме система работает по заранее выбранной программе, в которой заданы все параметры контроля. Каждая программа имеет неограниченное количество позиций, а количество программ также не ограничено.

Беспроводной сканер отливок

В состав рентгенотелевизионного комплекса входит беспроводной сканер отливок. Сканер считывает QR-коды, нанесенные на объекты контроля, и передает их в программное обеспечение системы. Это позволяет программе автоматически распознавать объект и схему его контроля, что значительно ускоряет процесс подготовки и минимизирует риск ошибок.

Применение комплекса

Комплекс широко применяется в автомобильной промышленности для контроля качества мостов грузовых автомобилей. Он позволяет проводить детальный анализ внутренней структуры отливок, выявлять дефекты и обеспечивать высокий уровень контроля.

Заключение

Автоматизированный рентгенотелевизионный комплекс СУРА 80-230 450 кВ — это современное и надежное решение для неразрушающего контроля. Его продуманная конструкция, высокая точность и многоуровневая система безопасности делают его лидером в своей категории.

Благодаря своим характеристикам комплекс позволяет оптимизировать рабочие процессы, минимизировать временные затраты и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокий уровень контроля качества продукции.

Независимо от масштаба применения — будь то крупное производство или исследовательская лаборатория — комплекс демонстрирует высокую эффективность и стабильность. Это делает его универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
