C.R.E. NCP

Универсальная портальная рентгенотелевизионная установка C.R.E. NCP: передовой инструмент для контроля крупногабаритных объектов

Система C.R.E. NCP разработана для проведения высокоточного рентгеноскопического контроля крупногабаритных объектов с целью выявления дефектов как в структуре основного материала, так и в сварных швах. Она предназначена для интеграции в стационарную рентгенозащитную камеру предприятия, что обеспечивает безопасность персонала и эффективность работы.

Манипулятор: уникальная конструкция и точность

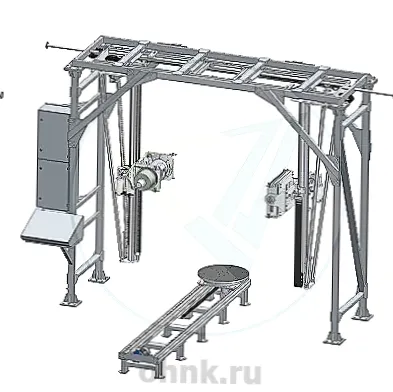

Система оснащена П-образным манипулятором, закреплённым на неподвижном основании. Перемещение и синхронизация осей полностью контролируются программным обеспечением, что делает процесс максимально автоматизированным и точным.

Манипулятор имеет восемь осей перемещения, что позволяет выполнять сложные манипуляции с объектами контроля. Поворотный стол перемещается из позиции загрузки в позицию контроля и способен вращать объект на угол до 360°. На вертикальных направляющих расположены детектор рентгеновского излучения и рентгеновская трубка, которые могут перемещаться в вертикальной плоскости и наклоняться на угол ±30°.

Для достижения требуемого фокусного расстояния вертикальные направляющие манипулятора могут приближаться или удаляться друг от друга в горизонтальной плоскости. Точное и быстрое перемещение по осям обеспечивается бесщеточными сервоприводами, которые позволяют достигать скорости установки контрольных положений до 15 метров в минуту.

Система может работать как в ручном, так и в автоматическом режиме. Количество программ и шагов в каждой программе не ограничено, что делает установку максимально гибкой и адаптируемой для различных задач.

Рентгеновский аппарат

Установка C.R.E. NCP может быть оснащена рентгеновскими аппаратами с энергией от 160 до 450 кВ на базе острофокусных рентгеновских трубок COMET и высоковольтных генераторов BOSELLO . Такая конфигурация обеспечивает высокую проникающую способность излучения, необходимую для качественного анализа внутренней структуры объектов.

Детектор рентгеновского излучения

В качестве детектора рентгеновского излучения используется промышленная версия плоскопанельного детектора Perkin Elmer с разрешением 14 или 16 бит. Размер экрана детектора составляет 8 или 16 дюймов, что гарантирует высокую точность и качество получаемых изображений.

Панель управления

Панель управления установлена на отдельной стойке и оснащена наклонной эргономичной консолью. На консоли расположены джойстики для перемещения манипулятора, изменения режимов работы рентгеновского аппарата и другие органы управления. Панель также оснащена двумя сенсорными дисплеями, на которые выводится информация о работе системы и изображение исследуемого объекта. Третий монитор предназначен для системы видеонаблюдения.

Подключение к локальной информационной сети осуществляется через Ethernet-порт, что позволяет легко интегрировать установку в существующую инфраструктуру предприятия. В базовой комплектации установлено программное обеспечение BHT IP Plus , обеспечивающее удобное управление процессами и анализ результатов контроля.

Дополнительный пульт управления манипулятором, размещённый в камере, позволяет оператору точно настраивать взаимное расположение контролируемого объекта, рентгеновского аппарата и детектора. Это особенно важно при работе с крупногабаритными и сложными объектами.

Применение системы

Установка C.R.E. NCP широко применяется в таких отраслях, как машиностроение, автомобилестроение, аэрокосмическая промышленность и производство металлоконструкций. Она позволяет проводить детальный анализ внутренней структуры изделий, выявлять дефекты и обеспечивать высокий уровень контроля качества продукции.

Заключение

Установка C.R.E. NCP — это современное и надежное решение для неразрушающего контроля. Ее продуманная конструкция, высокая точность и безопасность делают ее лидером в своей категории.

Благодаря своим характеристикам система позволяет оптимизировать рабочие процессы, минимизировать временные затраты и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокий уровень контроля качества продукции.

Независимо от масштаба применения — будь то крупное производство или исследовательская лаборатория — установка демонстрирует высокую эффективность и стабильность. Это делает её универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
