Самоходный импульсный рентгеновский аппарат СИРЕНА-5

Самоходный импульсный рентгеновский аппарат СИРЕНА-5: инновации для контроля трубопроводов

Самоходный импульсный рентгеновский аппарат СИРЕНА-5 (кроулер) представляет собой современное решение для неразрушающего контроля сварных соединений магистральных нефте- и газопроводов. Этот аппарат разработан для выполнения задач методом панорамного просвечивания, что позволяет эффективно проверять качество кольцевых сварных швов.

Модификации и особенности конструкции

Аппараты серии СИРЕНА выпускаются в нескольких модификациях, которые отличаются габаритными размерами и мощностью рентгеновского излучателя. Каждая версия адаптирована для работы с трубопроводами различных диаметров, что делает оборудование универсальным для широкого спектра задач.

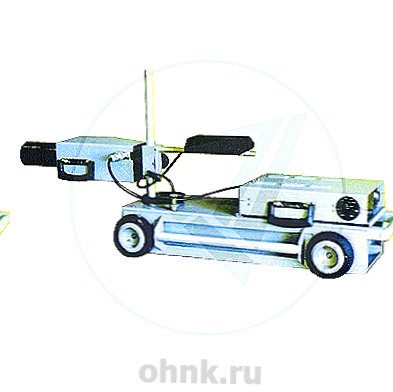

Рентгеновский самоходный аппарат СИРЕНА-5 состоит из комплекта, включающего самоходную тележку, основной рентгеновский излучатель и командный аппарат для управления движением кроулера. Тележка питается от аккумуляторной батареи, что обеспечивает автономную работу внутри трубопровода.

Принцип работы и управление

Управление движением тележки, её остановкой и включением рентгеновского излучения осуществляется с помощью импульсного рентгеновского аппарата АРИНА-1 , который устанавливается на наружную поверхность трубы. Аппарат управляется выносным ручным пультом, что делает процесс удобным и безопасным для оператора.

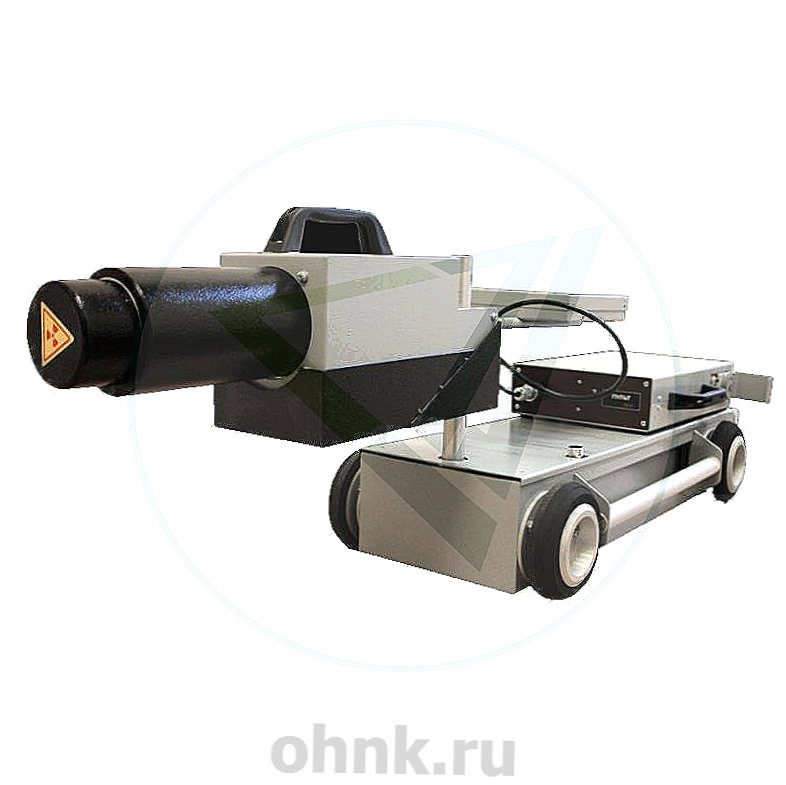

В качестве панорамного излучателя используется импульсный рентгеновский аппарат АРИНА-7 , установленный на самоходную тележку. Тележка оснащена двигателем постоянного тока 24 В и двумя аккумуляторами емкостью 20 А/ч. На специальной штанге закреплено электронное устройство, принимающее команды от аппарата АРИНА-1 и управляющее движением тележки.

Безопасность и защита

Для предотвращения потери кроулера внутри трубы в случае ошибок в управлении предусмотрена продуманная система безопасности. Если в течение 5 минут не поступает никаких команд, тележка автоматически останавливается и начинает движение назад. Также предусмотрено автономное возвращение кроулера при разрядке аккумуляторов, наезде на препятствие или попадании в воду.

Универсальность применения

Командный аппарат АРИНА-1 и основной аппарат АРИНА-7 могут использоваться как в составе комплекса СИРЕНА-5 , так и автономно для просвечивания труб через две стенки. В этом случае тележка может служить источником питания для аппарата АРИНА-7 , а аппарат АРИНА-1 будет работать от собственного встроенного аккумулятора.

Условия эксплуатации

Аппарат рассчитан на работу в сложных условиях эксплуатации. Диапазон температур составляет от -20 до +40 °C. Устройство сохраняет работоспособность при атмосферном давлении 101,3 ± 5,3–25,6 кПа (760 ± 40–200 мм рт. ст.) и относительной влажности воздуха до 95 ± 3% при температуре +25 °C. При более низких температурах предусмотрена защита от конденсации влаги, что гарантирует надежность оборудования даже в экстремальных условиях.

Преимущества использования

Одним из главных преимуществ аппарата СИРЕНА-5 является его высокая автономность и универсальность. Благодаря возможности работы с трубопроводами различных диаметров и адаптивной системе управления он становится незаменимым инструментом для предприятий, занимающихся строительством и обслуживанием магистральных трубопроводов.

Кроме того, продуманная система безопасности сводит к минимуму риск потери оборудования и повреждения трубопроводов. Автономное возвращение тележки в случае возникновения нештатных ситуаций делает процесс работы максимально безопасным и эффективным.

Заключение

Самоходный импульсный рентгеновский аппарат СИРЕНА-5 — это современное и надежное решение для неразрушающего контроля трубопроводов. Его универсальность, точность и долговечность делают его лидером в своей категории.

Благодаря своим характеристикам аппарат позволяет минимизировать риски сбоев, оптимизировать рабочие процессы и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить передовые технологии и повысить эффективность работы.

Независимо от масштаба применения — будь то крупное производство или исследовательская лаборатория — аппарат демонстрирует высокую эффективность и надёжность. Это делает его универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.

Технические характеристики СИРЕНА-5:
