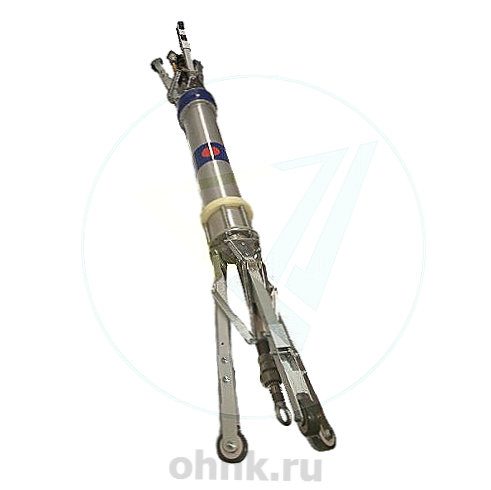

Тележка трубная для р/а Арсенал

Внутритрубная тележка зонтичного типа: универсальное решение для контроля сварных соединений

Внутритрубная тележка зонтичного типа, предназначенная для работы с трубами диаметром от 159 до 820 мм, является незаменимым инструментом при контроле кольцевых сварных соединений с использованием панорамных рентгеновских аппаратов серии «Арсенал». Устройство разработано для точного позиционирования оборудования внутри трубопроводов, что позволяет проводить качественный неразрушающий контроль.

Конструктивные особенности и принцип работы

Тележка состоит из двух частей, которые устанавливаются на обоих концах блока излучателя рентгеновского аппарата. Передняя часть фиксируется на излучателе с помощью пластикового хомута, обеспечивающего надежное крепление. Задняя часть закрепляется с помощью шести винтов М5 × 8, входящих в комплект поставки. Такая конструкция гарантирует стабильное положение устройства внутри трубы, исключая его смещение во время работы.

Для перемещения тележки и рентгеновского аппарата внутри исследуемой трубы используется трос, который крепится к рым-болтам. Это обеспечивает удобство протягивания устройства на необходимое расстояние даже в условиях ограниченного пространства.

Удобство транспортировки и хранения

Тележка поставляется в прочном пластиковом цилиндрическом футляре, который защищает устройство от повреждений при транспортировке и хранении. Футляр также упрощает организацию рабочего процесса, позволяя оператору быстро доставить тележку на объект и подготовить ее к работе.

Преимущества применения

Одним из ключевых преимуществ внутритрубной тележки является ее универсальность. Устройство может использоваться для работы с трубами различного диаметра — от 159 до 820 мм, что делает его подходящим для широкого спектра задач. Простота монтажа и надежность крепления обеспечивают высокую эффективность использования тележки даже в сложных условиях.

Конструкция тележки позволяет оператору точно позиционировать рентгеновский аппарат внутри трубы, что особенно важно при контроле кольцевых сварных соединений. Использование троса для протяжки устройства значительно упрощает процесс работы, особенно при необходимости перемещения оборудования на большие расстояния.

Заключение

Внутритрубная тележка зонтичного типа представляет собой современное и надежное решение для позиционирования панорамных рентгеновских аппаратов при проведении работ по неразрушающему контролю. Ее продуманная конструкция, универсальность и удобство использования делают ее незаменимым инструментом для специалистов в различных отраслях.

Благодаря своим характеристикам тележка позволяет оптимизировать рабочий процесс, минимизировать временные затраты на подготовку оборудования и повысить точность диагностики. Это решение станет надежным помощником для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокое качество выполняемых работ.

Пластиковый цилиндрический футляр, входящий в комплект поставки, обеспечивает дополнительную защиту устройства и удобство транспортировки, что делает тележку еще более практичной для профессионального использования.
