X.P.I. 150

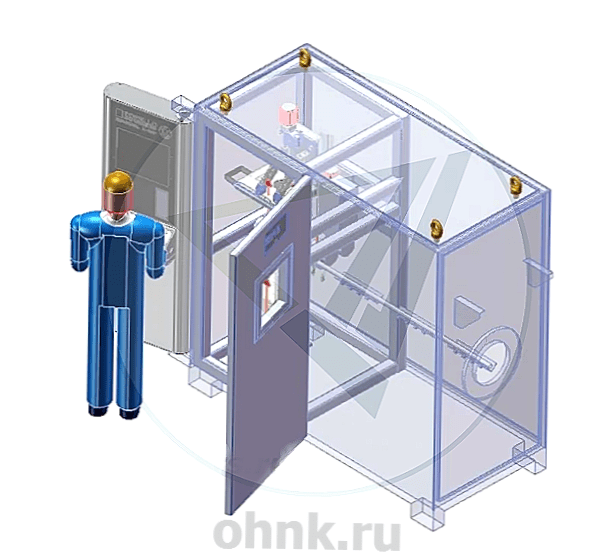

Рентгенотелевизионная установка X.P.I. 150: инновации для контроля сварных швов тонкостенных чехлов

Система X.P.I. 150 разработана для проведения неразрушающего контроля сварных соединений тонкостенных чехлов в лабораторных условиях. Её уникальная конструкция и функциональные возможности позволяют выявлять дефекты с высокой точностью, обеспечивая надежность и безопасность процесса.

Камера радиационной защиты

Камера радиационной защиты изготовлена из стали и свинца в соответствии с международными стандартами защиты окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется, что делает использование системы максимально удобным и безопасным.

Безопасность работы обеспечивается многофункциональным контроллером, который гарантирует четвертый уровень безопасности. Для удобства перемещения камера адаптирована для использования погрузчика, что позволяет устанавливать ее в любом месте производственного цеха.

Загрузка и выгрузка объектов контроля осуществляется через автоматизированную шторку. После помещения внутрь камеры объект подхватывается системой захвата, которая корректирует его положение в продольном направлении и обеспечивает ему вращательное движение во время контроля. Это обеспечивает полный обзор сварных швов и повышает точность анализа.

Манипулятор: гибкость и эффективность

Система оснащена манипулятором с шестью степенями свободы, включая вертикальное перемещение детектора, вертикальное перемещение рентгеновской трубки, вращение объекта контроля, наклон детектора рентгеновского излучения и поступательное перемещение объекта в камере. Манипулятор выполнен по раздельной схеме, то есть отсутствует жесткая связь между детектором и рентгеновской трубкой. Это позволяет им перемещаться как синхронно, так и независимо друг от друга.

Достаточное количество степеней свободы манипулятора обеспечивает контроль объектов под всеми необходимыми углами. Точное и быстрое перемещение по осям достигается благодаря бесщёточным сервоприводам, которые обеспечивают скорость установки контрольных положений до 15 метров в минуту. Время одного цикла составляет всего 15 секунд.

Система может работать как в ручном, так и в автоматическом режиме. Количество программ и шагов в каждой программе не ограничено, что делает установку максимально гибкой и адаптируемой для различных задач.

Рентгеновский аппарат

Система X.P.I. 150 может быть оснащена как острофокусным, так и микрофокусным рентгеновским аппаратом с энергией до 240 кВ. Это обеспечивает высокую проникающую способность излучения, необходимую для качественного анализа внутренней структуры объектов.

Детектор рентгеновского излучения

В качестве детектора рентгеновского излучения используются промышленные плоскопанельные детекторы Perkin Elmer с разрешением 14 или 16 бит. Размер экрана детектора составляет 8 дюймов, что гарантирует высокую точность и качество получаемых изображений.

Панель управления

Панель управления интегрирована в камеру радиационной защиты и оснащена наклонной эргономичной консолью. На консоли расположен сенсорный монитор, на который выводится вся информация о работе системы и изображение исследуемого объекта. Также на консоли находятся джойстики для перемещения манипулятора, изменения режимов работы рентгеновского аппарата и другие органы управления.

Подключение к локальной информационной сети осуществляется через Ethernet-порт, что позволяет легко интегрировать систему в существующую инфраструктуру предприятия. В базовой комплектации установлено программное обеспечение BHT IP Plus , обеспечивающее удобное управление процессами и анализ результатов контроля.

Применение системы

Рентгенотелевизионная установка X.P.I. 150 широко применяется в таких отраслях, как машиностроение, автомобилестроение, аэрокосмическая промышленность и производство композитных материалов. Она позволяет проводить детальный анализ внутренней структуры изделий, выявлять дефекты и обеспечивать высокий уровень контроля качества продукции.

Заключение

Установка X.P.I. 150 — это современное и надежное решение для неразрушающего контроля. Ее продуманная конструкция, высокая точность и безопасность делают ее лидером в своей категории.

Благодаря своим характеристикам система позволяет оптимизировать рабочие процессы, минимизировать временные затраты и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокий уровень контроля качества продукции.

Независимо от масштаба применения — будь то крупное производство или исследовательская лаборатория — установка демонстрирует высокую эффективность и стабильность. Это делает её универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
