Капиллярный контроль сварных швов может дать аккуратную бело-красную картину и при этом не показать реальную трещину. Обычно проблема не в самом методе, а в нарушенной последовательности: поверхность плохо очистили, пенетрант смыли из несплошности, проявитель нанесли слишком толсто или осмотр начали при неподходящем освещении. Разберём семь ошибок, которые стоит исключить до того, как результат попадёт в протокол.
Капиллярный контроль сварных швов: где метод действительно работает
Метод предназначен для поиска несплошностей, которые открыты на контролируемую поверхность: трещин, пористости, непроваров и других нарушений сплошности с выходом наружу. Это важное ограничение. Пенетрант не превращает поверхностный метод в способ поиска внутренних дефектов.
Контролировать можно не только металлы. ISO 3452-1 допускает применение к другим материалам, если они химически стойки к используемым составам и не являются чрезмерно пористыми. Для сварных соединений это означает простое правило: сначала проверяют материал, состояние поверхности и требования технологической документации, затем подбирают систему материалов.
Сам стандарт описывает принципы процесса, но не устанавливает критерии приёмки. Допустимость найденной индикации определяют по конструкторской, отраслевой или производственной документации на конкретный объект.
Ошибка 1. Покупать три баллона до чтения процедуры
Цветной пенетрант, очиститель и проявитель выглядят как универсальный комплект, однако система должна соответствовать заданной процедуре: способу наблюдения, удалению избытка, требуемой чувствительности, материалу изделия и рабочей температуре. Важно проверять не один пенетрант, а всю квалифицированную продуктовую семью.
Для выездного видимого контроля сварных соединений часто удобен растворитель-съёмный набор в аэрозолях. Например, производитель объединяет пенетрант Magnaflux SKL-SP2, очиститель SKC-S и проявитель SKD-S2 в одну систему. Это не делает её подходящей для любой процедуры: соответствие требованиям всё равно проверяют до начала работ.
Ошибка 2. Наносить пенетрант на влажную или загрязнённую поверхность
Масло, смазка, грязь, остатки краски и влага могут закрыть вход в несплошность. Наружная поверхность при этом выглядит обработанной, но пенетрант не проникает туда, где должна сформироваться индикация. Поэтому контролируемую зону и прилегающий участок очищают и полностью высушивают.
Способ подготовки согласуют с материалом и процедурой. Задача — удалить загрязнение, а не изменить геометрию поверхности или замаскировать выход дефекта. После очистки к зоне контроля не прикасаются грязными перчатками.
Ошибка 3. Игнорировать температуру детали и время выдержки
Время проникновения нельзя выбирать по привычке. Оно задаётся применяемой инструкцией с учётом типа дефекта, материала и температуры. При охлаждении вязкость состава может увеличиваться, поэтому процесс замедляется. Для работ вне обычного температурного диапазона нужны специально предназначенные материалы и отдельная процедура: в серии ISO 3452 высоко- и низкотемпературному контролю посвящены самостоятельные части.
Практически это означает, что температура баллона в тёплом помещении не заменяет измерение температуры изделия на улице или после ремонта. Таймер запускают для фактической операции, а не «примерно с момента нанесения».
Ошибка 4. Смывать избыток до чистого металла
На этом шаге нужно убрать пенетрант с поверхности, но сохранить его в открытых несплошностях. Сильная струя, обильный растворитель или долгое растирание способны вымыть материал из дефекта. Обратная ошибка — оставить общий красный фон, на котором тонкая индикация потеряется.
В инструкции Magnaflux для растворитель-съёмного процесса очиститель наносят на чистую безворсовую салфетку, а не распыляют прямо на контролируемую зону. Избыток снимают минимальным количеством протираний. Для водосмываемых и постэмульгируемых систем действуют другие режимы, поэтому переносить этот приём на любой пенетрант нельзя.
Ошибка 5. Наносить проявитель как укрывную краску
Проявитель вытягивает пенетрант из несплошности и создаёт контрастный фон. Толстый мокрый слой может размыть или скрыть тонкую индикацию; слишком неравномерный — создать пятнистый фон. Для быстросохнущего аэрозольного состава деталь перед нанесением должна быть сухой, а слой — тонким и равномерным.
Осмотр начинают после предусмотренного времени проявления. Оценка сразу после распыления опасна: индикация ещё развивается. Слишком поздний осмотр тоже может исказить её форму, поэтому время фиксируют по процедуре и инструкции материала.
Ошибка 6. Считать любое освещение достаточным
Видимый красный метод оценивают при нормированном белом свете, а флуоресцентный — под UV-A в контролируемых условиях затемнения. Яркий фон, блики на металле и непрогретый или загрязнённый источник излучения снижают различимость. Условия просмотра проверяют до осмотра, а не после спорного результата.
Флуоресцентная система не сводится к покупке УФ-светильника. Нужны подходящие материалы, затемнённая зона, контроль внешней засветки и предусмотренные процедурой измерения. В разделе капиллярного контроля собраны расходные материалы, осветительное оборудование и вспомогательные средства, но комплект подбирают как единый процесс.
Ошибка 7. Принимать индикацию за готовый приговор

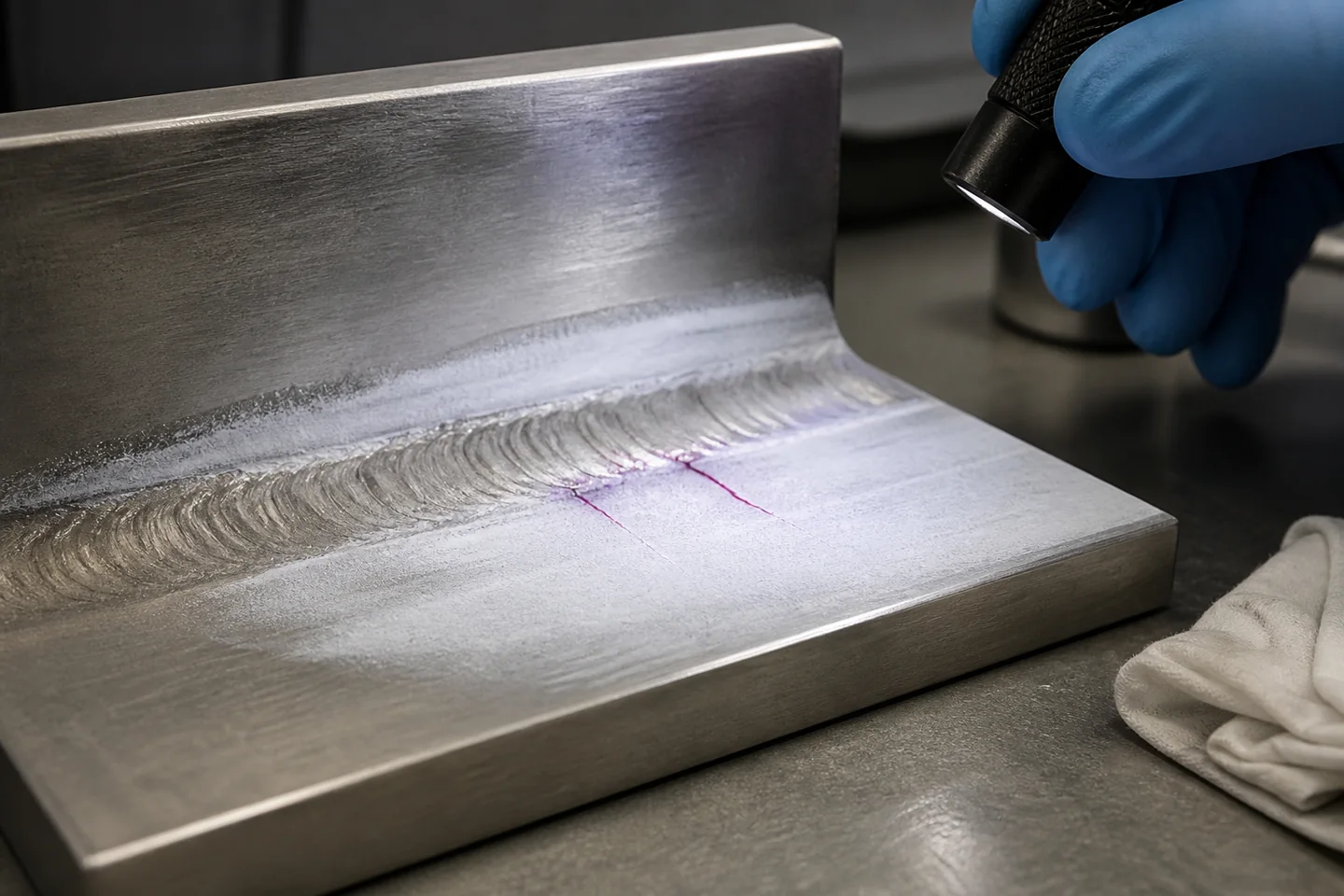

Красная или флуоресцентная линия показывает место выхода несплошности, но сама по себе не отвечает на вопрос о браке. Индикацию очищают от ложного фона, оценивают по форме и размерам, фиксируют и сопоставляют с критериями приёмки конкретного изделия.
Отдельно проверяют работоспособность процесса. Для этого применяют референсные блоки и контрольные образцы, например испытательный образец типа 2. Такой образец помогает отслеживать состояние системы и качество очистки, но не заменяет искусственный дефект, предусмотренный вашей методикой, и не задаёт критерии приёмки сварного шва.
Что указать в заявке на материалы
Чтобы подобрать систему без лишних баллонов и несовместимых компонентов, полезно заранее собрать исходные данные:
- материал изделия и тип сварного соединения;
- состояние и шероховатость поверхности;
- нормативный документ и требуемая процедура;
- видимый или флуоресцентный способ наблюдения;
- способ удаления избытка пенетранта;
- температура детали и условия площадки;
- размер партии, формат упаковки и требования к документам.
Посмотреть доступные очистители, пенетранты и проявители можно в категории расходных материалов для капиллярного контроля. Если процедура ещё не собрана, перед запросом цены лучше описать объект и условия специалисту через форму подбора оборудования. Так проще проверить совместимость системы и не подменить требования проекта удобным, но неподходящим комплектом.
Надёжный капиллярный контроль сварных швов начинается не с яркой индикации, а с управляемого процесса: чистой сухой поверхности, выдержек по инструкции, аккуратного удаления избытка, тонкого проявителя и проверенных условий осмотра. Если каждый этап зафиксирован, спорный результат можно воспроизвести и обоснованно оценить.
