Рулонная рентгеновская пленка удобна, когда снимок должен идти вдоль протяжённого шва или охватывать трубу. Но слово «рулонная» ещё не отвечает на главные вопросы: какой класс плёночной системы нужен, есть ли в упаковке свинцовые экраны, где допустимо отрезать материал и как его будут обрабатывать. Лист может оказаться практичнее даже на цилиндрическом объекте, а рулон — лишним на повторяющихся плоских деталях.
Сначала выбирают плёночную систему, потом формат
Одинаковая марка плёнки может поставляться листами без индивидуальной упаковки, отдельными светонепроницаемыми пакетами или в рулоне. От этого меняется подготовка к экспонированию, но не возникает новый класс чувствительности сам по себе. ISO 11699-1 классифицирует плёночную систему в сочетании с заданными свинцовыми экранами и условиями обработки. Поэтому сравнивать только слова Rollpac, NIF или Pb Vac недостаточно.
Сначала в технологической документации находят требуемый класс системы, источник излучения, схему просвечивания и критерии качества снимка. Затем выбирают марку плёнки и подтверждённую комбинацию с экранами и обработкой. И только после этого решают, какая ширина, длина и упаковка сократят подготовительные операции без потери контролируемой зоны.
Рулонная рентгеновская пленка: где формат решает геометрию
Главное преимущество рулона — возможность подобрать длину под протяжённый участок. Это удобно для кольцевых соединений труб, длинных сварных швов и серий одинаковых деталей, если ширина полосы перекрывает требуемую зону контроля. Меньше стыков между отдельными листами — проще сохранить непрерывность регистрации вдоль выбранного участка.
Однако длину нельзя назначать только по наружному диаметру трубы. Нужны схема просвечивания, положение источника и плёнки, контролируемая ширина шва с прилегающими зонами, перекрытие экспозиций и место для маркировки. Эти параметры задаёт процедура, а не упаковка.
В фирменном руководстве STRUCTURIX Film Systems ROLLPAC описан как светонепроницаемая влагостойкая рулонная упаковка; для Pb-исполнения плёнка находится между свинцовыми экранами. Там же указано, что место отреза определяют по оболочке, а саму резку выполняют в тёмной комнате. Для другой марки или исполнения порядок может отличаться, поэтому совет «отрезать на объекте» без чтения инструкции опасен для материала.
Что меняется при переходе с рулона на лист
| Исполнение | Когда удобно | Что проверить до заказа |
|---|---|---|
| Рулон в готовой светонепроницаемой оболочке | Протяжённые и кольцевые швы, длина зависит от объекта | Ширину, допустимый способ отреза, наличие и тип экранов, минимальную длину остатка |
| Лист в индивидуальном светонепроницаемом пакете | Повторяющиеся форматы, работа без зарядки каждого листа в кассету | Размер пакета, состав экранов, ориентацию и совместимость с техникой контроля |

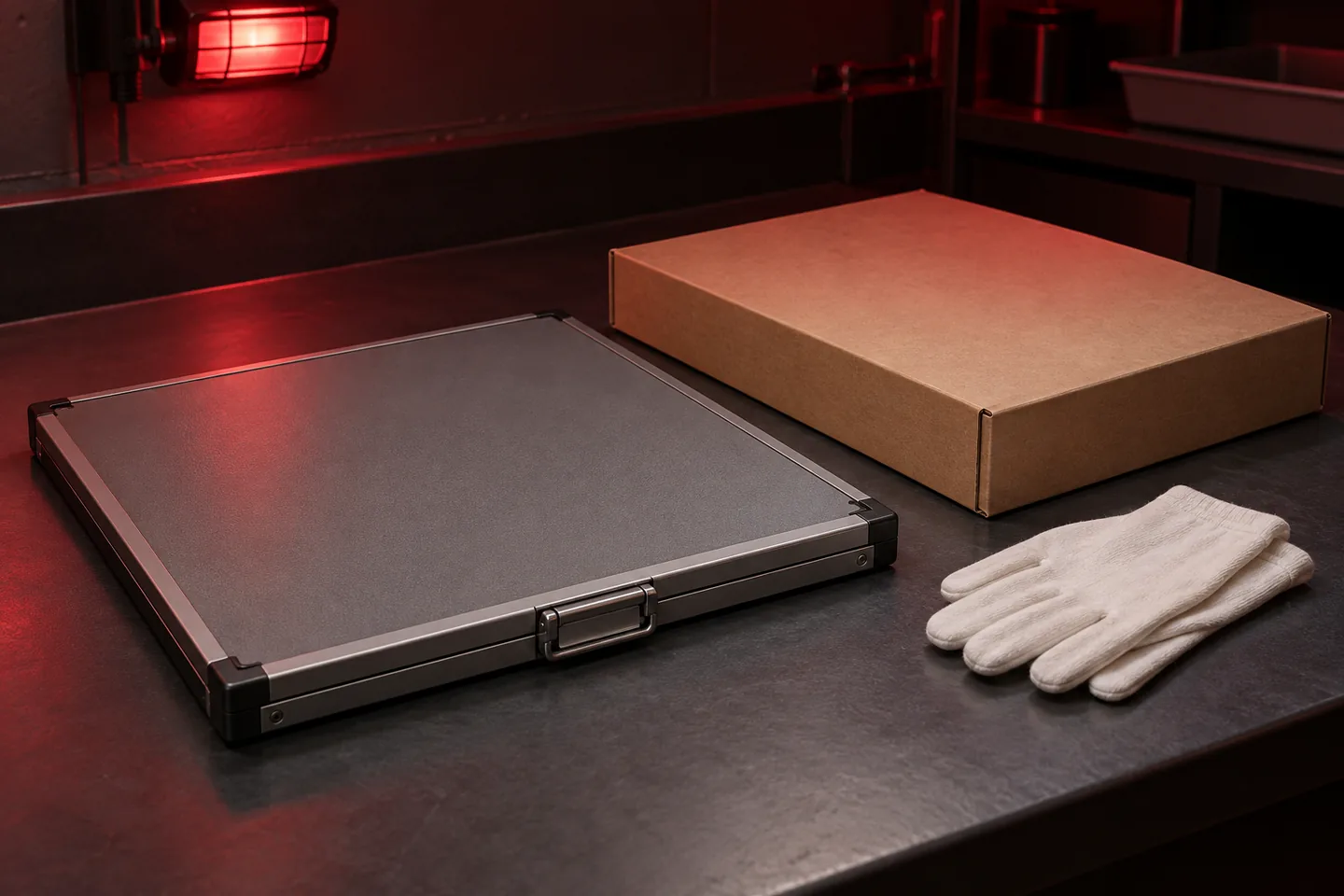

| Лист NIF или другое тёмнокомнатное исполнение | Есть подходящие многоразовые кассеты и организована чистая тёмная комната | Фактический формат листа, кассеты, экраны, защитные прокладки и порядок загрузки |
Листовые пакеты удобны, когда размер снимка повторяется и соответствует стандартной кассете или готовому конверту. Их проще выдавать поштучно и сопоставлять с картой экспозиций. Рулонная рентгеновская пленка выигрывает не «качеством вообще», а соответствием длины геометрии задачи. При большом числе коротких одинаковых снимков остатки, операции отреза и организация тёмной комнаты могут свести эту выгоду к нулю.
Как читать обозначение товарной позиции
В названии нужно разделять четыре признака: марку плёнки, тип упаковки, размер и количество. Например, D7 Pb Rollpac 70 мм × 90 м и D7 Pb Vac 30 × 40 см — это одна марка в разных форматах и упаковках. NIF 30 × 40 см означает листы без индивидуальных светонепроницаемых конвертов; их заряжают в подходящую кассету в тёмной комнате.
- Сверьте марку и класс системы. Не подменяйте их словами «лист» или «рулон».
- Проверьте состав пакета. Обозначение Pb обычно указывает на свинцовые экраны, но их расположение и толщину берут из документации конкретного изготовителя.
- Сопоставьте полезный размер. Ширина оболочки и формат листа должны закрывать расчётную область с учётом маркировки и перекрытий.
- Продумайте весь маршрут. Отрез, зарядка, экспонирование, извлечение и проявление должны выполняться без лишнего переноса открытой плёнки.
- Проверьте обработку. Автомат должен принимать выбранную ширину и длину, а ручной процесс — обеспечивать равномерное проявление длинного отрезка.
Если в карточке неясно, вложены ли экраны, является ли каждый лист светонепроницаемым пакетом или материал требует кассеты, это не мелкая деталь комплектации. До заказа нужно получить точное описание исполнения и сопоставить его с утверждённой технологией.
Вопросы и ответы
Можно ли отрезать Rollpac при обычном освещении?
Не по общему правилу. Способ зависит от конструкции упаковки. В размещённой производителем брошюре STRUCTURIX место отреза видно по оболочке, но резку предписано выполнять в тёмной комнате. Для другой позиции следует читать её руководство.
Рулонная плёнка чувствительнее листовой?
Форма поставки сама по себе не задаёт чувствительность. Сравнивают марку и класс плёночной системы, экраны, источник излучения и режим обработки.
Что означает Pb в названии?
Обычно это исполнение со свинцовыми экранами внутри пакета. Нельзя по двум буквам предполагать их толщину, число и пригодность для вашей схемы — эти данные проверяют у изготовителя.
Как выбрать ширину рулона для трубы?
По контролируемой зоне и схеме просвечивания, а не только по диаметру. Учитывают шов, прилегающие участки, геометрию проекции, перекрытие и место идентификационных знаков.
Плёнка и принадлежности под выбранную схему
В разделе рентгеновских плёнок OHNK есть рулонные и листовые исполнения. Для сравнения форматов одной серии можно посмотреть AGFA Structurix D7 Pb Rollpac 70 мм × 90 м, D7 Pb Vac 30 × 40 см и D7 NIF 30 × 40 см. Наличие конкретной позиции и комплектность нужно подтверждать перед заказом.
Для подбора передайте материал и толщину объекта, источник излучения, схему контроля, требуемый класс системы, размеры кассет и способ обработки через форму консультации OHNK. Так можно выбрать не просто упаковку, а рабочую связку плёнки, экранов и принадлежностей.
