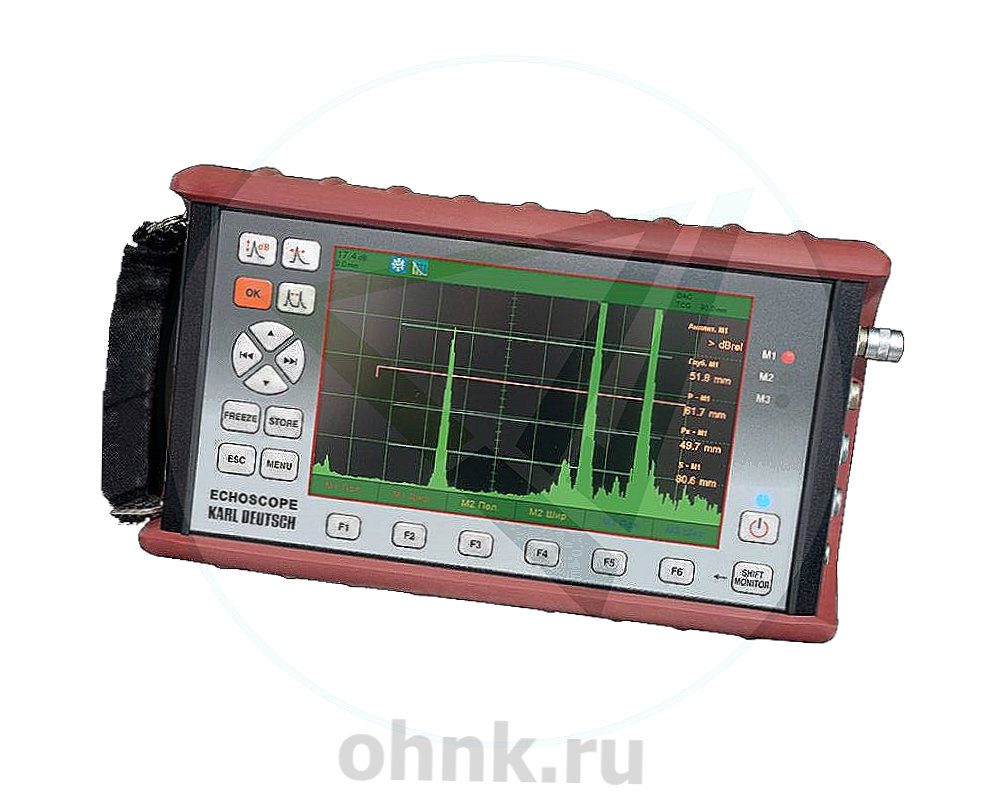

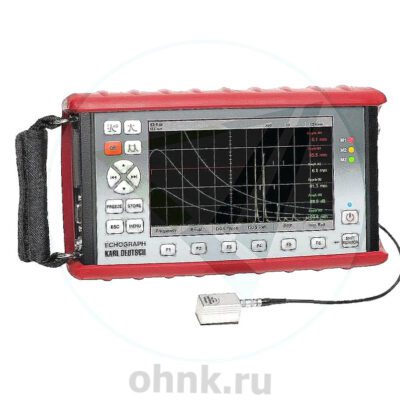

Дефектоскоп ультразвуковой Echoscope 1095

Ультразвуковой дефектоскоп Echoscope 1095: надежный инструмент для неразрушающего контроля

Ультразвуковой дефектоскоп Echoscope 1095 разработан для выявления несплошностей и неоднородностей внутри металла, а также для измерения координат залегания дефектов в готовых изделиях, полуфабрикатах и сварных соединениях. Благодаря своей прочности, легкости и компактности, этот прибор отлично подходит как для использования в производственных условиях, так и для работы в полевых условиях.

Echoscope 1095 официально внесен в Госреестр средств измерений РФ (№ 67743-17), что подтверждает его соответствие высоким стандартам точности и надежности.

Описание устройства

Электронный блок дефектоскопа заключен в резиновый кожух, который защищает устройство от механических повреждений и обеспечивает устойчивость при работе. Дисплей оснащен антибликовым покрытием, устойчив к царапинам и автоматически регулирует яркость в зависимости от уровня внешнего освещения. Прибор работает в широком диапазоне температур — от −10 до +50 °C. Степень защиты корпуса IP65 гарантирует его устойчивость к воздействию пыли и воды.

Дефектоскоп может питаться как от встроенного литий-ионного аккумулятора, так и от сети переменного тока, что делает его универсальным решением для различных условий эксплуатации.

Функциональные особенности

Echoscope 1095 поддерживает эхо-импульсный и теневой методы ультразвукового неразрушающего контроля. Полученные данные автоматически сохраняются на съемную SD-карту объемом 8 ГБ, хотя прибор также совместим с картами памяти до 32 ГБ. Снимки экрана сохраняются в формате BMP, а значения измерений — в формате CSV. Эти данные могут использоваться в качестве эталонной диаграммы для сравнения с результатами других измерений. Подключение к ПК осуществляется через интерфейс USB.

Среди ключевых функциональных особенностей Echoscope 1095 стоит отметить следующие:

Возможность выбора формы зондирующего импульса

Прибор поддерживает работу как с прямоугольными, так и с косоугольными импульсами, что позволяет использовать различные типы датчиков, включая узкополосные и широкополосные преобразователи. Косоугольный импульс особенно эффективен при работе с преобразователями, обладающими широким частотным спектром. Ширина импульса автоматически настраивается при подключении преобразователя.

Совместимость с различными преобразователями

Echoscope 1095 совместим с большим количеством преобразователей от разных производителей, что делает его универсальным решением для широкого спектра задач.

W-скан и визуализация пути ультразвуковой волны

W-скан позволяет визуализировать путь прохождения ультразвуковой волны от поверхности объекта до дефекта, что помогает понять, каким именно лучом виден дефект.

В-скан для высокоскоростного контроля

Режим В-скана с непрерывной записью исключает вероятность пропуска дефектов при контроле ответственных деталей. С помощью курсоров можно измерить условный размер дефекта или оценить состояние металла на предмет коррозии.

Настройка ВРЧ до 16 точек

Возможность настройки временной регулировки чувствительности (ВРЧ) до 16 точек с возможностью их перемещения, удаления или добавления без потери всей кривой.

Три строба для измерений

Три строба позволяют измерять амплитуду и время прохождения сигнала. Каждому стробу соответствует световой индикатор на передней панели прибора. Также доступна возможность сдвига всех трех стробов в режиме удержания и пересчета измеренных значений.

Отображение динамики эхо-сигнала

Прибор отображает эхо-сигнал и записывает его динамику, что важно для анализа данных.

Регулируемая частота повторения импульсов

Частота повторения импульсов может варьироваться от 10 до 5000 Гц. Низкая частота предотвращает появление фантомных эхо, а высокая обеспечивает высокую скорость сканирования в составе автоматизированных линий.

Вычисление времени пути сигнала

Прибор автоматически вычисляет время пути между импульсом передатчика и эхо-сигналом в пределах строба.

Удобный текстовый редактор

Встроенный текстовый редактор позволяет задавать простые и понятные названия для настроек и результатов измерений.

VGA-выход

VGA-выход позволяет подключать внешний монитор для более удобного анализа данных.

Регулируемый генератор импульсов

Генератор прямоугольных импульсов имеет автоматическую настройку ширины импульса под частоту подключенного датчика, но также допускает ручную настройку.

Модельный ряд

Echoscope 1095 представлен четырьмя версиями, которые отличаются функциональными возможностями:

ECHOSCOPE 1095 Basic

Базовая версия с минимальным набором функций для стандартных задач неразрушающего контроля.

ECHOSCOPE 1095 DAC/TCG/AWS

Поддерживает кривую «амплитуда—расстояние» (DAC), временную регулировку чувствительности (TCG) и стандарты Американского общества по сварке (AWS).

ECHOSCOPE 1095 DGS/DAC/TCG

Включает диаграмму «амплитуда—расстояние—диаметр» (DGS), кривую «амплитуда—расстояние» (DAC) и временную регулировку чувствительности (TCG).

ECHOSCOPE 1095 DGS/DAC/TCG/AWS/JIS

Максимально функциональная версия, поддерживающая все вышеупомянутые технологии, а также японские промышленные стандарты (JIS).

Заключение

Ультразвуковой дефектоскоп Echoscope 1095 — это современный и надежный инструмент для неразрушающего контроля. Его широкий функционал, включающий поддержку различных методов контроля, возможность работы с множеством преобразователей и уникальные режимы визуализации, делает его универсальным решением для профессионалов.

Прочный корпус, защита от пыли и влаги, а также возможность работы в широком температурном диапазоне обеспечивают комфортное использование прибора в любых условиях. Автоматическое сохранение данных, удобный интерфейс и поддержка внешних устройств значительно упрощают процесс анализа и документирования результатов.

Если вам требуется точный и надежный дефектоскоп для выполнения задач неразрушающего контроля, Echoscope 1095 станет отличным выбором. Этот прибор сочетает в себе передовые технологии и удобство использования, что делает его незаменимым инструментом в области промышленного контроля.
