Дефектоскоп ультразвуковой M2M MANTIS

Ультразвуковой дефектоскоп M2M MANTIS: универсальный инструмент для неразрушающего контроля

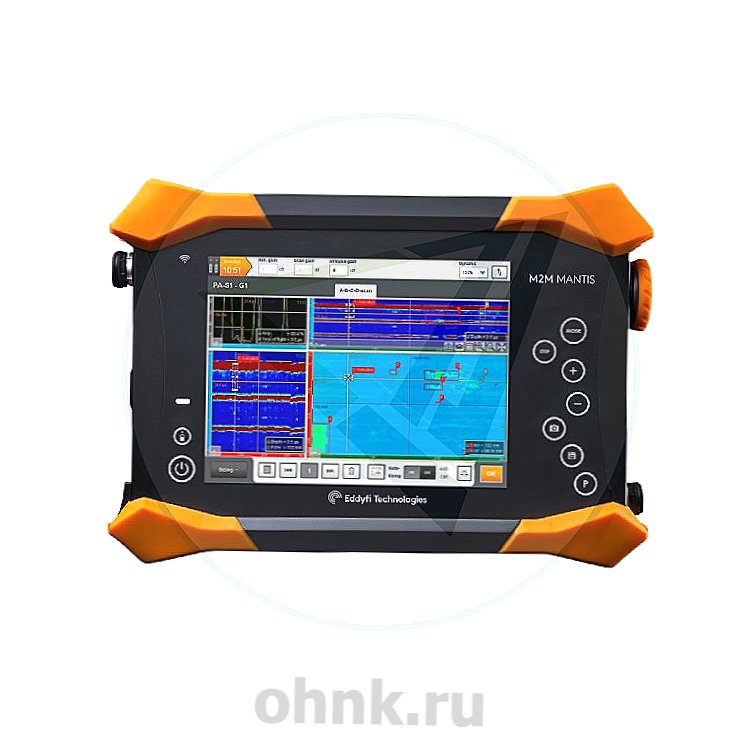

Ультразвуковой дефектоскоп M2M MANTIS представляет собой надежное и легкое устройство, сочетающее в себе традиционный метод ультразвукового контроля, метод фазированных решеток (ФАР) с апертурой 16:64, метод TOFD (дифракционно-временной) и метод TFM (Total Focusing Method, метод общей фокусировки). Прибор оснащен мощным программным обеспечением Capture, которое обеспечивает высочайшую производительность и точность контроля.

Описание прибора

Дефектоскоп M2M MANTIS является одним из самых надёжных промышленных устройств на базе фазированных решёток. Его универсальность позволяет использовать прибор как в цеховых, так и в полевых условиях. Прочный корпус устройства соответствует стандарту защиты IP66, что делает его полностью пыленепроницаемым и устойчивым к воздействию струй воды.

Прибор оснащен разъемами USB и Ethernet, а также поддерживает подключение по Wi-Fi. Это позволяет быстро передавать данные на внешние устройства и дистанционно управлять дефектоскопом с помощью программы TeamViewer. Интуитивно понятный интерфейс и встроенная память объемом 128 ГБ обеспечивают удобство работы и возможность хранения больших объемов информации.

Программное обеспечение Capture предоставляет широкие возможности для анализа данных, составления отчетов и создания 3D-визуализации зоны сканирования. С его помощью можно проводить коррозионный мониторинг и определять линейные размеры обнаруженных дефектов с высокой точностью.

Преимущества прибора

Высокая производительность

Одной из ключевых особенностей M2M MANTIS является апертура 16:64PR, дополненная двумя ультразвуковыми каналами, что соответствует международным стандартам. Прибор совместим с существующими датчиками ФАР, включая линейные, двойные линейные и двойные матричные решетки, а также с различными сканерами (до 3 осей).

Удобство настройки

Встроенный калькулятор для расчёта законов фокусировки (секторный, линейный и комбинированный) в программе Capture значительно упрощает работу оператора. Высокая скорость контроля достигается благодаря частоте зондирующего импульса до 20 кГц.

Широкие возможности анализа

Прибор оснащен большой базой преобразователей, призм и сканеров, уже внесенных в память устройства. Встроенная библиотека геометрии сварных швов и инструменты для простой калибровки призм и преобразователей делают работу максимально эффективной. Также доступна настройка скорости ультразвуковых импульсов.

Модельный ряд

Модельный ряд представлен тремя версиями дефектоскопа, которые отличаются функциональными возможностями и особенностями:

• 16:64ПР
• 16:64PR TFM16
• 16:64PR TFM64

Общие характеристики

Все модели поддерживают следующие функции и особенности:

• Режим фазированных решеток (ФАР) и режим TOFD.
• Линейный массив и двойной линейный массив.
• Поддержка геометрии пластин и сварных швов.
• Сканирование до двух координатных осей.
• Линейное, секторное и комбинированное сканирование.
• Активная апертура до 16 элементов.
• Функция плана сканирования.
• Калибровка скорости, датчиков, ВРЧ и АРД.
• Частота зондирующего импульса до 12 кГц.
• Настраиваемый макет и автоматическая отчетность.
• Встроенные инструменты анализа данных.

Заключение

Ультразвуковой дефектоскоп M2M MANTIS — это современное и универсальное решение для неразрушающего контроля. Его многофункциональность, надежность и удобство использования делают его лидером в своей категории.

Благодаря своим характеристикам прибор позволяет минимизировать риск ошибок, оптимизировать рабочие процессы и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить передовые технологии и повысить эффективность работы.

Независимо от масштаба применения — будь то стационарная лаборатория или полевые условия — дефектоскоп демонстрирует высокую производительность и надежность. Это делает его универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
