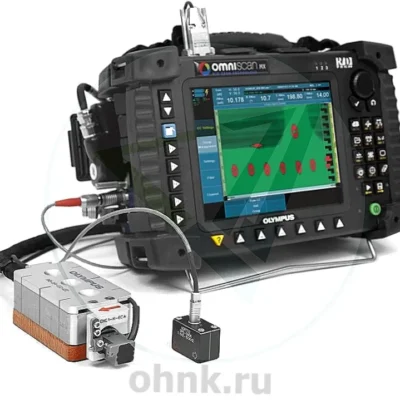

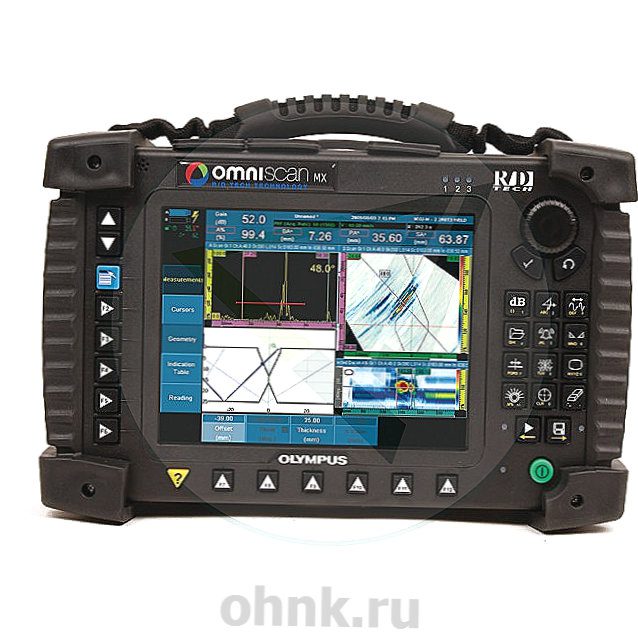

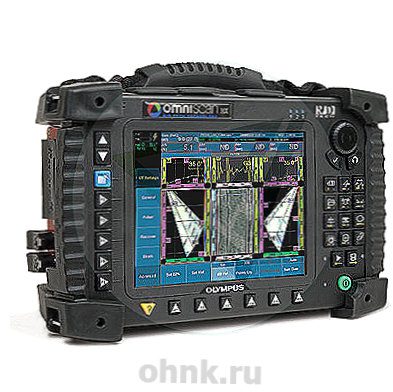

Дефектоскоп ультразвуковой OmniScan MX

OmniScan MX: передовой портативный дефектоскоп для современного контроля

OmniScan MX производства Olympus NDT представляет собой универсальный и высокотехнологичный портативный модульный дефектоскоп, который успешно применяется как в работе с фазированными решётками, так и с вихретоковыми матрицами. Серия дефектоскопов OmniScan охватывает широкий спектр задач неразрушающего контроля (НК), включая использование традиционных ультразвуковых и вихретоковых методик. Каждый модуль серии соответствует самым строгим современным требованиям НК. Несмотря на свою компактность и портативность, ключевым преимуществом OmniScan MX является высокая частота измерений и инновационное программное обеспечение, что делает его незаменимым инструментом как для ручного, так и для автоматизированного контроля.

Далее представлено подробное описание модели OmniScan MX UT с ультразвуковым модулем.

Особенности и преимущества OmniScan MX UT

Полнофункциональный С-скан

С-скан позволяет получать детализированные изображения амплитуды, максимального сигнала, высоты строба и толщины изделия. Это обеспечивает точный анализ данных и помогает операторам быстро выявлять дефекты. Автоматический строб синхронизируется с предыдущими данными, что расширяет динамический диапазон измерения толщины. Запись полного А-скана позволяет проводить последующую обработку данных С-скана, что значительно повышает точность анализа.

Опциональный строб интерфейса обеспечивает привязку к поверхности объекта, а также поддерживает измерительные стробы или кривые TCG/DAC. Возможность настройки положительного или отрицательного строба на РЧ-сигнале (для каждого строба независимо) предоставляет гибкость в работе с различными типами материалов. Встроенные сигналы тревоги могут быть настроены на срабатывание при определённых событиях в одном или нескольких стробах, с возможностью фильтрации.

Цветовая палитра для С-сканов амплитуды и толщины полностью настраивается, что позволяет оператору выбрать одну из 256 доступных цветовых комбинаций для более наглядного представления данных. Для синхронизации сбора данных по механическому движению используется двухосевой кодировщик положения. При необходимости библиотека данных может быть загружена на компьютер для специальной обработки А-сканов и С-сканов.

Полнофункциональный В-скан

В-скан предоставляет наглядное изображение профиля объекта контроля, что особенно важно для анализа состояния бойлеров, труб и цистерн. Качественная карта коррозии позволяет визуально распознавать значения толщины материала. Метод TOFD (времяпролётная дифракция) с использованием датчика положения позволяет точно определять размеры дефектов независимо от их амплитуды.

Полнофункциональный А-скан

А-скан отображается в настраиваемой цветовой палитре, что упрощает восприятие данных. Доступны режимы отсечки и контурного отображения, а также режим сравнения с сохранённым А-сканом, который показывает сигнал с максимальной амплитудой в стробе. Функция мониторинга пересечения строба изменяет цвет сигнала после его пересечения, что помогает оператору быстро выявлять изменения. Частота обновления А-скана составляет 60 Гц, что обеспечивает отображение огибающей и максимума сигнала в реальном времени.

Пошаговые мастера настройки калибровки

Все процедуры калибровки начинаются с использования удобных пошаговых мастеров, которые значительно упрощают процесс настройки параметров.

Калибровка скорости звука, задержки призмы, TOFD, кривых TCG и датчика положения выполняется быстро и эффективно благодаря интуитивно понятному интерфейсу.

TOFD (времяпролётная дифракция)

Метод TOFD позволяет получать и сохранять В-скан с данными кодировщика положения. Изображение отображается в оттенках серого с возможностью настройки яркости и контраста. Оцифровка А-скана производится на частоте 100 МГц, что обеспечивает высокую точность данных. Мастер калибровки TOFD упрощает процесс настройки, а увеличенные маркеры и показания позволяют проводить точные измерения. Повторная синхронизация боковой волны помогает минимизировать погрешности при анализе данных.

Заключение

OmniScan MX UT — это мощный инструмент для выполнения широкого спектра задач неразрушающего контроля. Его полнофункциональные С-скан, В-скан и А-скан, а также поддержка метода TOFD делают его универсальным решением для работы с различными материалами и объектами. Инновационное программное обеспечение, высокая частота измерений и удобные мастера настройки калибровки обеспечивают точность и надёжность результатов.

Если вам необходим современный и функциональный дефектоскоп для профессионального применения, OmniScan MX UT станет идеальным выбором. Этот прибор не только соответствует самым строгим стандартам, но и предоставляет уникальные возможности для анализа данных, что делает его незаменимым инструментом в области неразрушающего контроля.
