Калибровочный образец СО-4

Стандартный образец СО-4 — калибровочная мера для ультразвукового контроля

Стандартный образец СО-4 (мера длины поперечной волны) представляет собой специальный металлический брусок со скошенной гранью, на которой расположены два параллельных паза переменной глубины. Этот образец используется для настройки и поверки ультразвуковых дефектоскопов, а также для определения длины поперечной волны и расчета частоты колебаний в зависимости от скорости распространения ультразвука в металле.

Образец незаменим при контроле сварных соединений и металлических конструкций с использованием угловых преобразователей с углами ввода от 40° до 65° и частотами от 1,25 до 5 МГц. Он позволяет оценить важнейшие характеристики УЗ-оборудования, включая погрешность глубиномера, угол ввода, стрелу преобразователя и многое другое.

Назначение и область применения СО-4:

• Настройка и поверка ультразвуковых дефектоскопов
• Контроль точности определения координат отражающих дефектов
• Измерение длины волны и расчет частоты
• Оценка характеристик преобразователя (угол, стрела, разрешающая способность)
• Оценка минимального обнаруживаемого дефекта

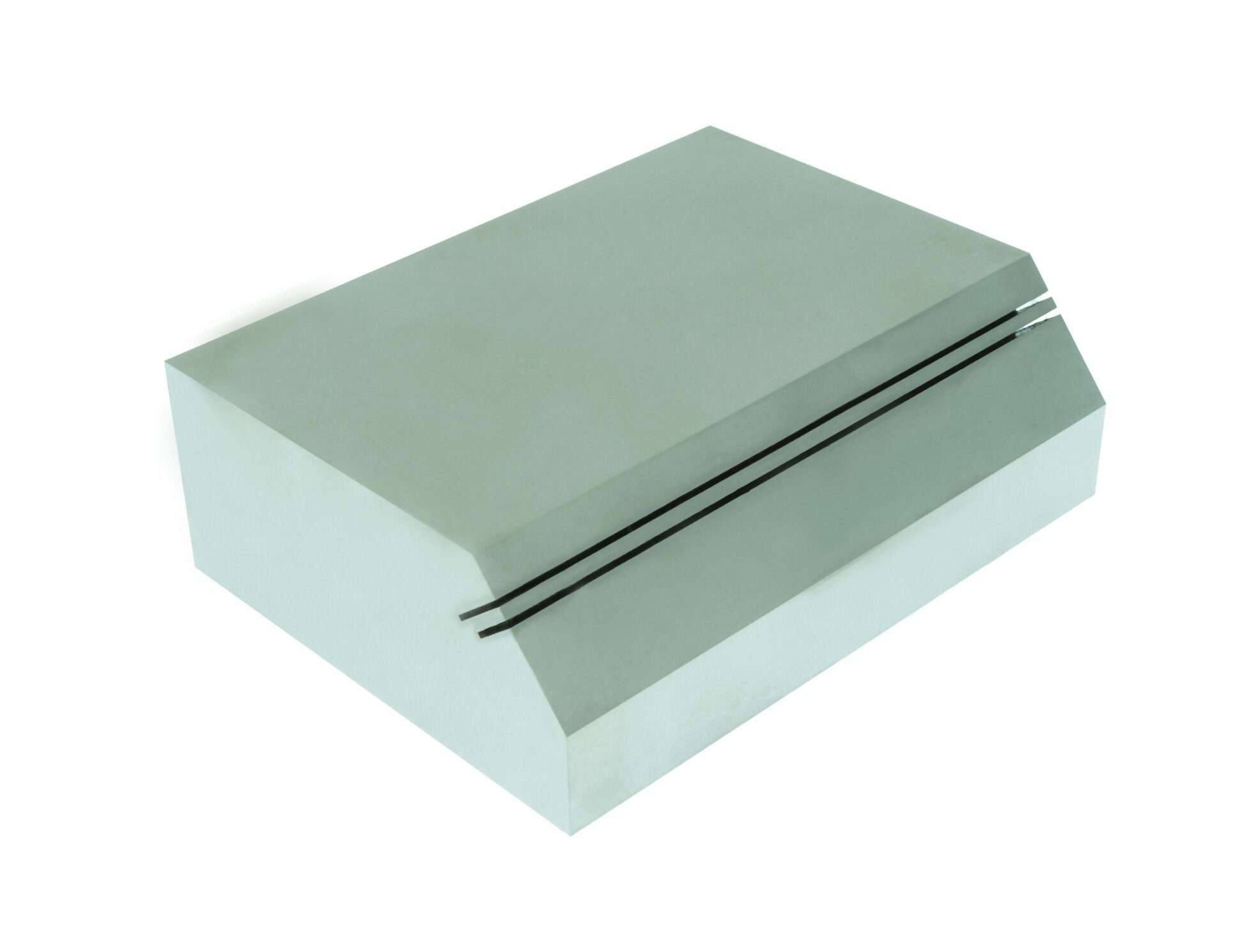

Образец СО-4 выполнен в виде «утюга» — металлического блока с скошенной гранью (угол 50°), на которой расположены 2 узких паза шириной 2 мм, глубиной до 4 мм и длиной 120 мм. Конструкция образца обеспечивает достоверную имитацию условий реального ультразвукового контроля сварных соединений и позволяет выполнять высокоточные калибровки.

Актуальность и нормативные документы

Хотя ГОСТ Р 55724-2013 не упоминает образец СО-4 напрямую, он продолжает широко использоваться в соответствии с действующими методиками поверки и техническими регламентами. С 2020 года утверждён обновлённый калибровочный образец СО-4.1, зарегистрированный в Государственном реестре СИ под №79145-20. Межповерочный интервал составляет 2 года. Каждое изделие имеет индивидуальный паспорт, маркировку и свидетельство о поверке.

Технические характеристики СО-4:

Параметры контроля, определяемые с помощью СО-4:

• Длина волны и частота ультразвука
• Погрешность глубиномера
• Положение точки ввода (стрела)
• Угол ввода луча в металл
• Разрешающая способность по дальности и фронту
• Характеристики преобразователя
• Длительность импульса дефектоскопа
• Минимально фиксируемый дефект

Комплектация:

• Стандартный образец (мера) СО-4
• Паспорт изделия с индивидуальной маркировкой
• Футляр для хранения и транспортировки
• Свидетельство о поверке (срок действия — 2 года)

Почему выбирают нас:

• Гарантированная подлинность от производителя
• Своевременная поверка и доставка по всей России
• Профессиональные консультации по выбору оборудования

Купить стандартный образец СО-4 с официальным свидетельством о поверке и доставкой по всей России можно в нашем магазине. Мы предоставляем полную техническую поддержку и документы для работы на промышленных и строительных объектах. Оставьте заявку — и мы свяжемся с вами в ближайшее время!
