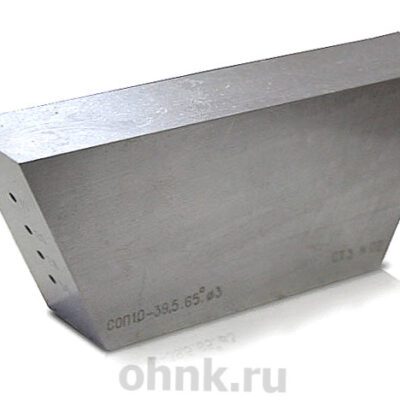

Настроечный образец СОП А.3

Стандартный образец предприятия СОП А.3: инновационный подход к ультразвуковому контролю

Настроечный образец СОП А.3 представляет собой комбинированный стандартный образец с отражателями типа «плоскодонное отверстие». Этот инструмент разработан специально для настройки дефектоскопа при проведении ультразвукового контроля угловых сварных соединений и основного металла. Особенностью данного образца является его применимость для изделий, где толщина стенки корпуса составляет 60 мм, а патрубка — 30 мм. Для работы с этим оборудованием используются наклонные преобразователи с углом ввода 50°.

Производство и применение образца осуществляется в строгом соответствии с современными нормативными документами, такими как ГОСТ Р 55724-2013, который заменил утративший силу ГОСТ 14782–86, и СТО 00220256-005-2005. Эти стандарты обеспечивают соответствие образца международным требованиям точности и надежности.

Особенности конструкции и технические характеристики

Ключевым элементом настроечного образца СОП А.3 являются плоскодонные отверстия, которые служат искусственными дефектами для моделирования реальных условий контроля. Диаметры этих отверстий различаются: отверстия под номерами 1–9 имеют диаметр 3 мм, а отверстия под номерами 10–18 — диаметр 3,6 мм. Такая конфигурация позволяет точно настраивать чувствительность ультразвукового оборудования и оценивать его разрешающую способность.

Образец предназначен для работы с угловыми сварными соединениями и основным металлом, что делает его особенно полезным при диагностике крупногабаритных конструкций. Использование наклонных преобразователей с углом ввода 50° обеспечивает высокую точность выявления дефектов и минимизацию погрешностей.

Нормативная база и требования

Изготовление стандартного образца СОП А.3 осуществляется в полном соответствии с ГОСТ Р 55724-2013. Этот документ регламентирует методы ультразвукового контроля сварных соединений и гармонизирован с международными стандартами, что гарантирует его соответствие современным требованиям качества и точности.

Дополнительно учитываются требования СТО 00220256-005-2005, который описывает методику ультразвукового контроля швов стыковых, угловых и тавровых соединений сосудов и аппаратов, работающих под давлением. Это делает образец особенно актуальным для предприятий, где безопасность и надежность оборудования имеют первостепенное значение.

Применение образца в ультразвуковом контроле

Настроечный образец СОП А.3 широко применяется для настройки дефектоскопов перед выполнением ультразвукового контроля. Это особенно важно при работе с ответственными объектами, где наличие дефектов может привести к серьезным последствиям, таким как разрушение конструкций или аварии.

Образец позволяет специалистам выполнять комплексную проверку оборудования, включая настройку чувствительности, оценку разрешающей способности и минимизацию погрешностей измерений. Это гарантирует высокое качество диагностики и достоверность результатов.

Значение образца в обеспечении безопасности

Применение стандартного образца СОП А.3 играет ключевую роль в обеспечении безопасности и надежности оборудования. Он позволяет своевременно выявлять дефекты и предотвращать аварийные ситуации, связанные с разрушением сварных соединений или основного металла.

Этот образец особенно актуален при работе с ответственными объектами, где даже незначительные ошибки могут привести к серьезным последствиям. Благодаря своей универсальности и соответствию международным стандартам, он активно применяется как в отечественной, так и в зарубежной практике.

Заключение

Стандартный образец предприятия СОП А.3 — это современное решение для настройки и проверки ультразвукового оборудования. Его уникальные свойства, включая точные геометрические параметры и соответствие современным стандартам, делают его незаменимым помощником в области неразрушающего контроля.

Если вам необходимо провести точную калибровку или проверку оборудования, обратите внимание на этот образец. Инвестируя в этот продукт, вы получаете надежный инструмент, который обеспечивает достоверность результатов и высокую эффективность работы.

Стандартный образец СОП А.3 — это гармоничное сочетание технологичности и практичности, которое способствует повышению качества исследований и безопасности работы с различными объектами.
