Стандартный образец СО-1Р

Стандартный образец СО-1Р: универсальный инструмент для ультразвукового контроля

Стандартный образец СО-1Р представляет собой высокоточный инструмент, предназначенный для настройки системы «дефектоскоп—преобразователь» при проведении ультразвукового контроля. Этот образец активно применяется для определения условной чувствительности и настройки заданного уровня чувствительности, а также для проверки разрешающей способности и погрешности глубиномера.

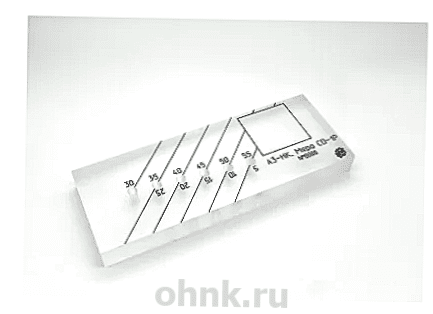

Конструкция образца выполнена в виде параллелепипеда из органического стекла марки ТОСП по ГОСТ 17622-72. Скорость распространения ультразвуковой волны в материале образца на частоте 2,5 МГц составляет 2670 ± 133 м/с. В отличие от стандартного образца СО-1, в СО-1Р количество отверстий сокращено вдвое (всего 6), при этом их диаметр увеличен. Отверстия расположены на различной глубине от рабочей поверхности, что позволяет использовать одно и то же отверстие для настройки на два разных уровня чувствительности (например, на 20 и 40 мм).

Образец официально внесен в Государственный реестр средств измерений Российской Федерации под номером 79145-20, что подтверждает его соответствие установленным стандартам и требованиям.

Особенности конструкции и основные характеристики

Ключевой особенностью стандартного образца СО-1Р является его уникальная конструкция, которая включает шесть отверстий, расположенных на разной глубине от рабочей поверхности. Эти отверстия служат искусственными отражателями, позволяющими моделировать условия контроля и выполнять точную настройку оборудования.

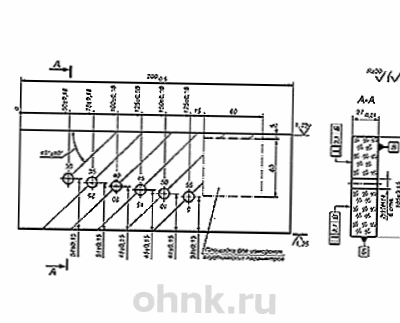

Материал изготовления — органическое стекло марки ТОСП — обладает высокой однородностью и стабильностью акустических свойств. Это обеспечивает надежность и точность измерений при длительном использовании. Схема образца наглядно демонстрирует его основные размеры и расположение отверстий, что делает процесс работы с ним максимально удобным и эффективным.

Применение образца в ультразвуковом контроле

Настроечный образец СО-1Р широко используется для настройки ультразвуковых дефектоскопов перед выполнением контроля. Он позволяет специалистам определять условную чувствительность системы и настраивать ее на заданный уровень. Кроме того, образец применяется для проверки разрешающей способности оборудования и оценки погрешности глубиномера.

Использование СО-1Р особенно важно при работе с ответственными объектами, такими как металлоконструкции, трубопроводы или сварные соединения, где наличие дефектов может привести к серьезным последствиям. Образец позволяет минимизировать погрешности измерений и обеспечивает высокую точность диагностики.

Значение образца в обеспечении безопасности

Применение стандартного образца СО-1Р играет ключевую роль в обеспечении безопасности и надежности объектов контроля. Он позволяет своевременно выявлять дефекты и предотвращать аварийные ситуации, связанные с разрушением конструкций или выходом из строя ответственных элементов.

Этот образец особенно актуален при работе с объектами повышенной опасности, такими как магистральные трубопроводы, сосуды под давлением или строительные конструкции. Благодаря своей универсальности и высокой точности, СО-1Р активно используется как в отечественной, так и в зарубежной практике.

Заключение

Стандартный образец СО-1Р — это современное решение для настройки и проверки ультразвукового оборудования. Его уникальные свойства, включая точные геометрические параметры и многофункциональность, делают его незаменимым помощником в области неразрушающего контроля.

Если вам необходимо провести точную настройку оборудования или проверить его параметры, обратите внимание на этот образец. Инвестируя в использование СО-1Р, вы получаете надежный инструмент, который обеспечивает достоверность результатов и высокую эффективность работы.

Стандартный образец СО-1Р — это гармоничное сочетание технологичности и практичности, которое способствует повышению качества исследований и безопасности работы с различными объектами.
