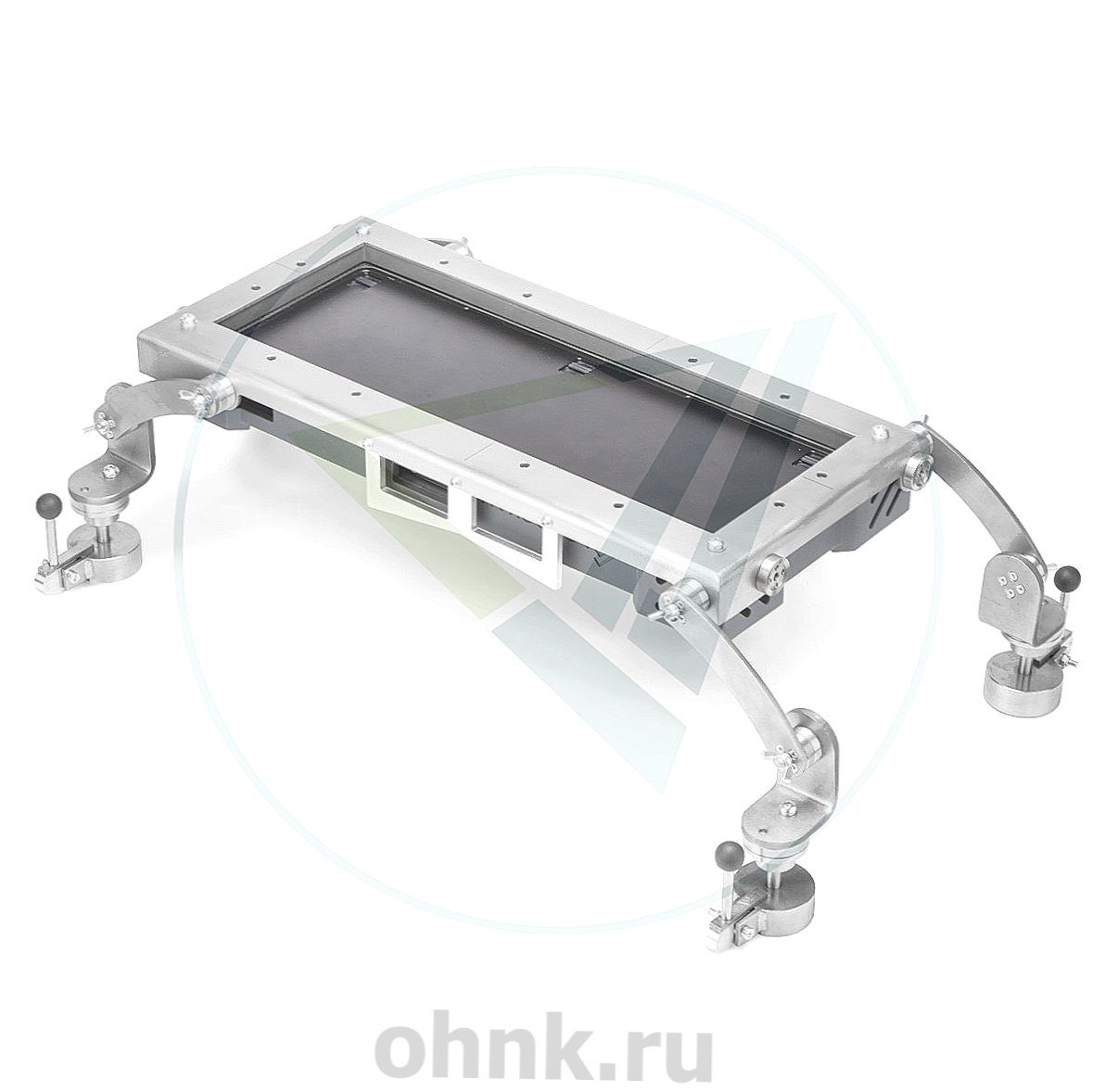

Крепежное приспособление Паук-3М/ЭКО для цифровых детекторов

Приспособление Паук-3М/ЭКО: универсальность в позиционировании детекторов

Приспособление Паук-3М/ЭКО разработано для точного позиционирования плоскопанельных детекторов серии «Экоскан» на объектах контроля. Его конструкция позволяет крепить детектор как на плоских поверхностях, так и на цилиндрических объектах, включая внутренние полости труб. Это значительно расширяет возможности использования детектора и облегчает работу специалистов. Устройство изготовлено в соответствии с ТУ 4276-020-96651179-2015, что гарантирует его высокое качество и надежность.

Конструктивные особенности и способы крепления

Конструкция Паука-3М/ЭКО сочетает в себе два способа позиционирования детектора: магнитный и ременной. Благодаря этому приспособление можно использовать как на объектах из магнитных металлов, так и на немагнитных материалах.

При магнитном способе фиксации используются мощные магнитные держатели. Каждый держатель оснащен регулируемым шарнирным узлом с шаровой головкой, что позволяет устанавливать приспособление на внешней стороне цилиндрических объектов диаметром от 250 мм или внутри объектов диаметром от 650 мм. Магнитные держатели также подходят для крепления на плоских поверхностях независимо от их пространственного положения. Для облегчения демонтажа устройства предусмотрен эксцентриковый механизм, который разрывает магнитную цепь, упрощая процесс отсоединения держателей от поверхности.

Ножки приспособления выполнены двухсекционными и оснащены зубчатыми шарнирами. Их регулировка и фиксация осуществляются без использования дополнительного инструмента, что делает процесс настройки максимально удобным.

При работе с немагнитными материалами используется ременной способ крепления. В комплект поставки входят специальные ремни, которые позволяют зафиксировать устройство на цилиндрических объектах. В этом случае ножки с магнитными держателями можно снять или развернуть в сторону, чтобы они не мешали процессу установки.

Возможности для работы в сложных условиях

Установка устройства с детектором на объекте контроля может выполняться одним или двумя специалистами в зависимости от доступности объекта. Это особенно важно при работе в труднодоступных местах, где требуется координация действий операторов.

Для контроля горячих объектов предусмотрена дополнительная возможность использования термомата. Этот элемент располагается между объектом контроля и детектором и выдерживает температуру до 400 °C. Термомат состоит из трех слоев: огнеупорной ткани со стороны горячего объекта, войлока и ПВХ-ткани. Такая конструкция обеспечивает надежную защиту детектора от высоких температур, сохраняя его работоспособность.

Преимущества использования

Одним из главных преимуществ Паука-3М/ЭКО является его универсальность. Благодаря сочетанию магнитного и ременного способов крепления устройство подходит для работы с различными типами материалов и объектов. Регулируемые ножки и шарнирные узлы позволяют точно настраивать положение детектора, что особенно важно при выполнении сложных диагностических задач.

Шаровые головки магнитных держателей обеспечивают высокую точность позиционирования, а эксцентриковый механизм облегчает процесс демонтажа устройства. Возможность использования термомата расширяет область применения приспособления, позволяя работать с горячими объектами без риска повреждения оборудования.

Заключение

Приспособление Паук-3М/ЭКО представляет собой современное и надежное решение для позиционирования плоскопанельных детекторов серии «Экоскан». Его продуманная конструкция, универсальность и удобство использования делают его незаменимым инструментом для специалистов, выполняющих неразрушающий контроль.

Благодаря своим характеристикам Паук-3М/ЭКО позволяет оптимизировать рабочий процесс, минимизировать временные затраты на подготовку оборудования и повысить точность диагностики. Это решение станет надежным помощником для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокое качество выполняемых работ.
