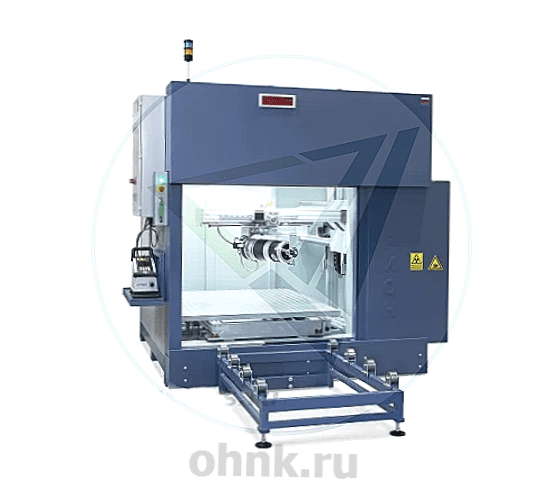

Рентгенографическая система АРИОН 150-130 160 кВ

Универсальная рентгенографическая система АРИОН 150-130 160 кВ: комплексное решение для радиографического контроля

Рентгенографическая система АРИОН 150-130 160 кВ разработана для выполнения высокоточного радиографического контроля в стационарных условиях. Она предназначена для работы с изделиями размером до 1350 × 1350 × 800 мм и массой до 280 кг, что делает ее универсальным инструментом для различных отраслей промышленности.

Особенности конструкции и функциональные возможности

Для работы в составе системы могут использоваться моноблочные рентгеновские аппараты постоянного потенциала с анодным напряжением до 160 кВ. Пульт управления рентгеновским аппаратом устанавливается на полку под силовым шкафом, что обеспечивает удобный доступ оператора.

В качестве приёмника рентгеновского излучения используется цифровой плоскопанельный детектор Экоскан . Использование этого детектора значительно ускоряет процесс контроля и позволяет получать качественные контрастные снимки в режиме реального времени. При необходимости детектор может быть заменён на запоминающие пластины или плёнку, что делает систему адаптивной для решения различных задач.

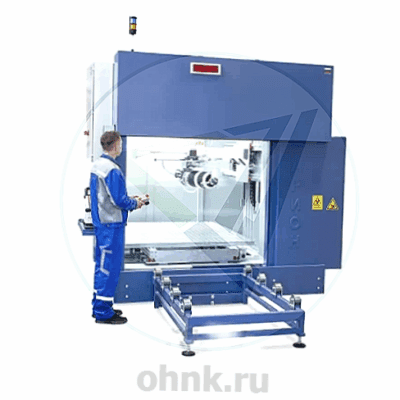

Камера радиационной защиты системы обеспечивает безопасность персонала, эффективно ослабляя первичное и рассеянное излучение до уровней, соответствующих действующим нормам. Камера оснащена откатной двухстворчатой рентгенозащитной дверью, а процессы загрузки и выгрузки объектов контроля полностью автоматизированы. Система безопасности камеры блокирует работу рентгеновского аппарата при открытой или неплотно закрытой двери, а также исключает возможность открытия двери снаружи во время подачи излучения.

Манипулятор: точность и управляемость

Для позиционирования излучателя рентгеновского аппарата используется автоматизированный манипулятор, который обеспечивает перемещение по нескольким осям:

• вертикальная ось (Y) — 800 мм;
• горизонтальная ось (X) — 1190 мм;
• горизонтальная ось (Z) — 620 мм;
• вращение излучателя на 180° (ось V);
• поворот излучателя на ±45° (ось U).

Излучатель фиксируется на манипуляторе с помощью колец узла крепления. Оператор управляет перемещениями манипулятора с помощью беспроводного пульта. Для каждой оси предусмотрено две скорости движения: быстрая для грубого позиционирования и медленная для точной настройки положения излучателя.

Кнопки управления открытием/закрытием рентгенозащитной двери и загрузкой/выгрузкой стола расположены на панели управления с внешней стороны камеры. Это делает процесс работы максимально удобным и безопасным.

Применение системы

Рентгенографическая система АРИОН 150-130 160 кВ широко применяется в таких отраслях, как машиностроение, судостроение, авиастроение и энергетика. Она позволяет проводить детальный анализ внутренней структуры изделий, выявлять дефекты и обеспечивать высокий уровень контроля качества продукции.

Заключение

Универсальная рентгенографическая система АРИОН 150-130 160 кВ — это современное и надежное решение для радиографического контроля. Ее продуманная конструкция, высокая точность и многоуровневая система безопасности делают ее лидером в своей категории.

Благодаря своим характеристикам система позволяет оптимизировать рабочие процессы, минимизировать временные затраты и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокий уровень контроля качества продукции.

Независимо от масштаба применения — будь то крупное производство или исследовательская лаборатория — система демонстрирует высокую эффективность и стабильность. Это делает ее универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
