СОП для контроля корпусов задвижек

Стандартный образец предприятия для контроля корпусов задвижек: инструмент точной диагностики

Стандартный образец предприятия (СОП) для контроля корпусов задвижек представляет собой специализированный инструмент, предназначенный для настройки и проверки ультразвуковых дефектоскопов и толщиномеров перед проведением неразрушающего контроля. Этот образец является важным средством, обеспечивающим высокую точность и достоверность результатов диагностики корпусных элементов задвижек.

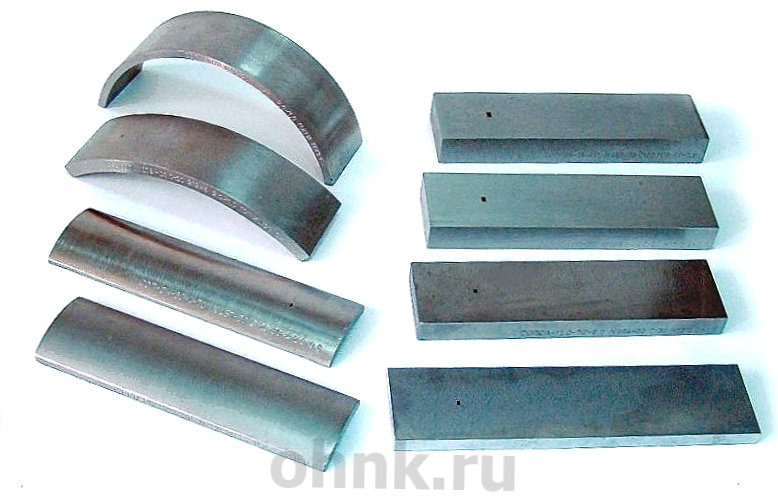

Каждый настроечный образец оснащен восемь плоскодонных отверстий различных размеров, которые моделируют искусственные дефекты. Эти отверстия разделены на две группы: половина из них имеет небольшие размеры (d8 x h8 – d5 x h5), а оставшаяся часть представлена более крупными отверстиями (d4 x h4 – d1 x h1). Такая конфигурация позволяет специалистам точно настраивать оборудование и оценивать его разрешающую способность.

Особенности конструкции и параметры образца

На схематическом изображении настроечного образца для контроля корпусов задвижек, выполненном в соответствии с требованиями ПНАЭ Г-7-030-91, можно выделить ключевые геометрические параметры. К ним относятся расстояние от преобразователя до «дефекта» (Z), измеряемое по сферической поверхности, расстояние от места ввода преобразователя до торца образца (Z0), угол ввода (α), глубина залегания отражателя (h), диаметр отражателя (dn) и глубина отражателя от торца (hn).

Каждый образец изготавливается из сплавов на основе железа или цветных металлов, что обеспечивает стабильность его характеристик при длительном использовании. Материал подбирается с учетом требований заказчика и условий эксплуатации.

Комплектация и сертификация

В комплекте с настроечным образцом поставляется паспорт и сертификат о калибровке. Паспорт содержит подробную информацию о конструктивных особенностях образца, материале изготовления, размерах отражателей, а также результаты первичной аттестации и рекомендации по условиям хранения. Сертификат о калибровке подтверждает соответствие образца установленным стандартам и действителен в течение определенного срока.

Все требования к настроечному образцу, включая его толщину, длину, руководящий документ и другие параметры, указываются заказчиком в техническом задании. Это позволяет адаптировать образец под конкретные задачи и условия применения.

Применение настроечных образцов

Настроечные образцы для контроля корпусов задвижек активно применяются в различных отраслях промышленности. Они используются для проверки и калибровки ультразвуковых дефектоскопов перед выполнением контроля. Это особенно важно при работе с объектами, где наличие дефектов может привести к серьезным последствиям, таким как разрушение конструкций или аварии.

Образцы позволяют специалистам выполнять комплексную проверку оборудования, включая настройку чувствительности, оценку разрешающей способности и минимизацию погрешностей измерений. Это гарантирует высокое качество диагностики и достоверность результатов.

Значение образца в ультразвуковом контроле

Применение стандартного образца предприятия играет ключевую роль в обеспечении точности и надежности ультразвукового контроля. Он позволяет специалистам выполнять комплексную проверку оборудования, включая настройку чувствительности, оценку разрешающей способности и минимизацию погрешностей измерений.

Этот образец особенно актуален при работе с ответственными объектами, где даже незначительные ошибки могут привести к серьезным последствиям. Благодаря своей универсальности и соответствию международным стандартам, он активно применяется как в отечественной, так и в зарубежной практике.

Заключение

Стандартный образец предприятия для контроля корпусов задвижек — это современное решение для настройки и проверки ультразвукового оборудования. Его уникальные свойства, включая точные геометрические параметры и использование высококачественных материалов, делают его незаменимым помощником в области неразрушающего контроля.

Если вам необходимо провести точную калибровку или проверку оборудования, обратите внимание на этот образец. Инвестируя в этот продукт, вы получаете надежный инструмент, который обеспечивает достоверность результатов и высокую эффективность работы.

Стандартный образец для контроля корпусов задвижек — это гармоничное сочетание технологичности и практичности, которое способствует повышению качества исследований и безопасности работы с различными объектами.
