Стандартный образец ФР-1

Стандартный образец ФР-1: инновационное решение для ультразвукового контроля

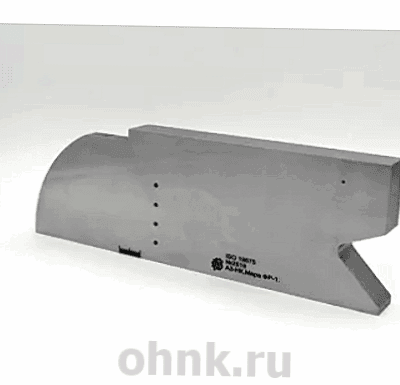

Стандартный образец ФР-1 представляет собой высокоточный инструмент, разработанный специально для настройки дефектоскопов на фазированных решетках. Конструкция образца включает параллелепипед со скругленным углом и цилиндрические сквозные отверстия на боковой поверхности, которые служат искусственными отражателями ультразвуковых волн. Материалом для изготовления служит сталь марок 3 или 20, что обеспечивает скорость распространения продольной ультразвуковой волны на уровне 5900 ± 133 м/с.

Образец производится в строгом соответствии с требованиями ГОСТ Р 50.05.13–2019 и ГОСТ Р 50.05.14–14, что гарантирует его соответствие современным стандартам качества и точности. Кроме того, стандартный образец ФР-1 официально внесен в Государственный реестр средств измерений Российской Федерации под номером 79145-20, что подтверждает его надежность и пригодность для применения в профессиональной деятельности.

Особенности конструкции и основные размеры

Конструкция стандартного образца ФР-1 включает параллелепипед со скругленным углом и цилиндрические сквозные отверстия, расположенные на боковой поверхности. Эти элементы служат искусственными отражателями, позволяющими моделировать условия контроля и настраивать оборудование.

Схема образца наглядно демонстрирует его основные размеры и расположение отверстий. Все параметры строго регламентированы, что обеспечивает стабильность характеристик образца при длительном использовании. Материал изготовления (сталь марок 3 или 20) обладает высокой прочностью и акустическими свойствами, необходимыми для точной диагностики.

Функциональные возможности образца ФР-1

Образец ФР-1 можно считать усовершенствованной версией образца V1, так как их основной функционал во многом схож. Однако ФР-1 был специально разработан для проверки дефектоскопов на фазированных решетках, что позволяет выполнять большее количество калибровок и настроек. Основные функции включают:

• Настройку параметров развертки, что обеспечивает точное определение глубины залегания дефектов.
• Настройку уровней чувствительности для повышения точности выявления дефектов.
• Оценку «мертвой зоны», которая является важным параметром при работе с прямым преобразователем.
• Оценку разрешающей способности, позволяющую выявлять даже мельчайшие дефекты.
• Определение точки выхода луча многоэлементного преобразователя, что особенно важно при работе с фазированными решетками.
• Разбивку каналов передачи сигнала и нормирование изменения их относительной чувствительности.
• Нормирование параметров звукового излучателя, таких как характеристики боковых лепестков диаграммы излучения и угол отклонения основного лепестка от номинального значения.
• Одновременный контроль значений параметров точки входа звукового луча и угла его преломления в материале.
• Верификацию визуализированного образа и проверку алгоритмов визуализации, что повышает достоверность результатов.

Такая многофункциональность делает образец ФР-1 универсальным инструментом для работы с современными дефектоскопами на фазированных решетках.

Применение образца в ультразвуковом контроле

Настроечный образец ФР-1 активно применяется для проверки и настройки ультразвуковых дефектоскопов перед выполнением контроля. Это особенно важно при работе с ответственными объектами, такими как металлоконструкции, трубопроводы или сварные соединения, где наличие дефектов может привести к серьезным последствиям, включая аварии или разрушение конструкций.

Образец позволяет специалистам выполнять комплексную проверку оборудования, включая настройку чувствительности, оценку точности измерений и минимизацию погрешностей. Это гарантирует высокое качество диагностики и достоверность результатов.

Значение образца в обеспечении безопасности

Применение стандартного образца ФР-1 играет ключевую роль в обеспечении безопасности и надежности объектов контроля. Он позволяет своевременно выявлять дефекты и предотвращать аварийные ситуации, связанные с разрушением конструкций или выходом из строя ответственных элементов.

Этот образец особенно актуален при работе с объектами повышенной опасности, такими как магистральные трубопроводы, сосуды под давлением или строительные конструкции. Благодаря своей универсальности и высокой точности, ФР-1 активно используется как в отечественной, так и в зарубежной практике.

Заключение

Стандартный образец ФР-1 — это современное решение для настройки и проверки ультразвукового оборудования, работающего на фазированных решетках. Его уникальные свойства, включая точные геометрические параметры и многофункциональность, делают его незаменимым помощником в области неразрушающего контроля.

Если вам необходимо провести точную настройку оборудования или проверить его параметры, обратите внимание на этот образец. Инвестируя в использование ФР-1, вы получаете надежный инструмент, который обеспечивает достоверность результатов и высокую эффективность работы.

Стандартный образец ФР-1 — это гармоничное сочетание технологичности и практичности, которое способствует повышению качества исследований и безопасности работы с различными объектами.
