Стандартный образец СО-3Р

Стандартный образец СО-3Р: универсальный инструмент для ультразвукового контроля

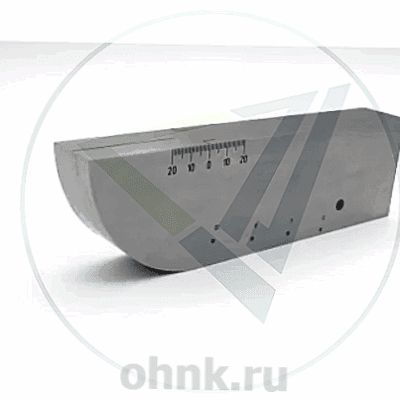

Стандартный образец СО-3Р представляет собой уникальный инструмент, объединяющий функциональные возможности образцов СО-2 и СО-3. Этот образец выполнен в виде параллелепипеда со скругленным углом, который имеет радиусную часть. На боковой поверхности изделия расположены цилиндрические сквозные отверстия, выполняющие роль отражателей ультразвуковых волн. Также на боковую поверхность нанесены шкалы, необходимые для точного определения точки и угла ввода ультразвуковой волны.

Образец СО-3Р изготавливается из различных материалов, таких как сталь марки 3 (ГОСТ 380-2005), стали 20 или 45 (ГОСТ 1050-2013), стали 40Х13 и 12Х18Н10Т (ГОСТ 5632-2014), алюминиевого сплава Д16Т (ГОСТ 4784-97) и медно-цинкового сплава Л63 (ГОСТ 15527-2004). Это разнообразие материалов позволяет использовать образец для работы с различными типами объектов контроля. Скорость распространения продольной ультразвуковой волны в образцах из стали марок 3 и 20 составляет 5900 ± 133 м/с, что является важным параметром для калибровки оборудования.

Особенности конструкции и производства

Стандартный образец СО-3Р изготавливается в соответствии с требованиями ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые», который пришел на смену утратившему силу ГОСТ 14782–86. Конструкция образца, выполненная в виде параллелепипеда со скругленным углом, обеспечивает удобство работы с преобразователями и позволяет проводить точные измерения.

Шкалы, нанесенные на боковую поверхность, служат ориентиром для специалистов, выполняющих настройку оборудования. Они позволяют точно определить точку и угол ввода ультразвуковой волны, что особенно важно для минимизации погрешностей при работе с ответственными объектами. Цилиндрические сквозные отверстия обеспечивают четкое отражение ультразвуковых волн, что делает образец незаменимым для проверки чувствительности дефектоскопов.

Назначение стандартного образца СО-3Р

Образец СО-3Р используется для выполнения широкого спектра задач, связанных с настройкой и проверкой ультразвукового оборудования. Одной из ключевых функций является определение чувствительности дефектоскопа. Благодаря своей конструкции, образец позволяет точно настроить оборудование для выявления даже мельчайших дефектов.

Еще одной важной задачей является определение угла ввода и точки выхода ультразвукового луча. Это особенно актуально при работе с наклонными преобразователями, где точность настройки играет решающую роль. Образец также используется для определения ширины основного лепестка диаграммы направленности наклонного преобразователя, что позволяет оценить качество работы оборудования.

Дополнительно СО-3Р применяется для определения импульсного коэффициента преобразования при контроле рельсового металла или материалов с близкими акустическими свойствами. Также образец позволяет определить стрелу наклонного преобразователя, погрешность глубиномера при нахождении координат залегания несплошностей и минимальную глубину прозвучивания.

Значение образца СО-3Р в ультразвуковом контроле

Применение стандартного образца СО-3Р играет ключевую роль в обеспечении точности и надежности ультразвукового контроля. Он позволяет специалистам выполнять комплексную проверку оборудования, включая калибровку чувствительности, настройку углов ввода и оценку качества работы преобразователей. Эти задачи особенно важны при работе с ответственными объектами, где даже незначительные погрешности могут привести к серьезным последствиям.

Образец СО-3Р официально внесен в Госреестр средств измерений РФ под номером 79145-20, что подтверждает его соответствие установленным стандартам и высокую надежность. Его использование гарантирует достоверность результатов и высокое качество диагностики.

Заключение

Стандартный образец СО-3Р — это современное решение для настройки и проверки ультразвукового оборудования. Его уникальные свойства, включая точную геометрию, качественные материалы и соответствие современным стандартам, делают его незаменимым помощником в области неразрушающего контроля.

Если вам необходимо провести точную калибровку или проверку оборудования, обратите внимание на образец СО-3Р. Инвестируя в этот продукт, вы получаете надежный инструмент, который обеспечивает достоверность результатов и высокую эффективность работы.

СО-3Р — это гармоничное сочетание технологичности и практичности, которое способствует повышению качества исследований и безопасности работы с различными объектами.
