Стандартный образец СО-4.1

Стандартный образец СО-4.1: универсальный инструмент для настройки ультразвукового оборудования

Стандартный образец СО-4.1 представляет собой специализированный инструмент, предназначенный для настройки дефектоскопов и пьезоэлектрических преобразователей (ПЭП). Этот образец изготавливается из различных материалов, таких как сталь марки 3 (ГОСТ 380-2005), стали 20 или 45 (ГОСТ 1050-2013), стали 40Х13 и 12Х18Н10Т (ГОСТ 5632-2014), алюминиевого сплава Д16Т (ГОСТ 4784-97) и медно-цинкового сплава Л63 (ГОСТ 15527-2004). Такое разнообразие материалов позволяет использовать образец для работы с различными типами объектов контроля.

Скорость распространения продольной ультразвуковой волны в образце из стали марок 3 или 20 составляет 5900 ± 133 м/с. Этот параметр является важным для точной калибровки оборудования и обеспечения высокой надежности измерений. Образец СО-4.1 официально внесен в Госреестр средств измерений РФ под номером 79145-20, что подтверждает его соответствие установленным стандартам и высокую точность.

Особенности конструкции образца СО-4.1

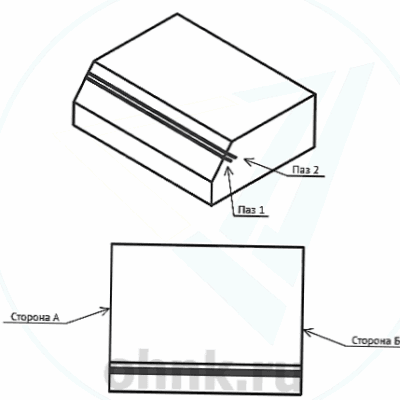

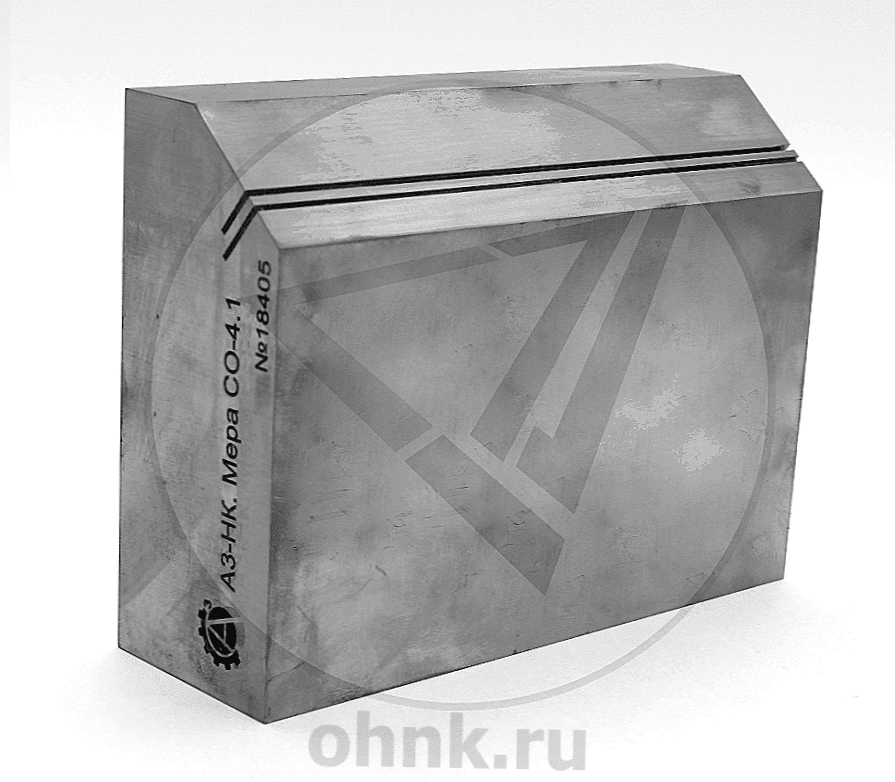

Конструктивно образец СО-4.1 выполнен в виде бруска со скошенной гранью под углом 50°. В теле бруска выполнено два параллельных пропила глубиной 11 и 8,5 мм. Ширина каждого пропила составляет 1 мм. Такая конструкция обеспечивает четкое отражение ультразвуковых волн и позволяет проводить точные измерения.

Пропилы служат отражателями ультразвуковых сигналов, что делает образец незаменимым для определения длины поперечной волны и последующего расчета частоты при известной скорости ультразвуковых колебаний. Образец особенно актуален для работы с преобразователями, имеющими углы ввода луча от 40° до 65° и частоту 1,25–5 МГц.

Назначение стандартного образца СО-4.1

Основное назначение образца СО-4.1 заключается в настройке дефектоскопов и пьезоэлектрических преобразователей перед началом контроля. Одной из ключевых задач является определение длины поперечной волны, что позволяет рассчитать частоту ультразвуковых колебаний при известной скорости их распространения.

Образец также используется для проверки точности работы преобразователей с различными углами ввода луча. Благодаря своей конструкции, он позволяет оценить качество отражения ультразвуковых волн и минимизировать погрешности при работе с ответственными объектами.

Значение образца СО-4.1 в ультразвуковом контроле

Применение стандартного образца СО-4.1 играет ключевую роль в обеспечении точности и надежности ультразвукового контроля. Он позволяет специалистам выполнять комплексную проверку оборудования, включая настройку чувствительности, определение частоты и оценку качества работы преобразователей. Эти задачи особенно важны при работе с объектами, где даже незначительные погрешности могут привести к серьезным последствиям.

Образец СО-4.1 официально внесен в Госреестр средств измерений РФ, что подтверждает его высокую надежность и соответствие современным стандартам. Его использование гарантирует достоверность результатов и высокое качество диагностики.

Заключение

Стандартный образец СО-4.1 — это современное решение для настройки и проверки ультразвукового оборудования. Его уникальные свойства, включая точную геометрию, качественные материалы и соответствие современным стандартам, делают его незаменимым помощником в области неразрушающего контроля.

Если вам необходимо провести точную калибровку или проверку оборудования, обратите внимание на образец СО-4.1. Инвестируя в этот продукт, вы получаете надежный инструмент, который обеспечивает достоверность результатов и высокую эффективность работы.

СО-4.1 — это гармоничное сочетание технологичности и практичности, которое способствует повышению качества исследований и безопасности работы с различными объектами.
