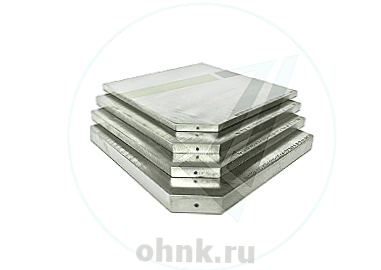

Стандартный образец СОП для УП-1

Стандартный образец для ультразвукового контроля перекрестий (СОП для УП-1): ключевой инструмент точной диагностики

Стандартный образец предприятия для контроля перекрестий (СОП для УП-1) является важным средством, предназначенным для настройки параметров ультразвукового контроля сварных швов перекрестий. Этот образец разработан в соответствии с требованиями нормативных документов, таких как РД-25.160.00-КТН-015-15, и широко применяется при выполнении ультразвукового контроля (УЗК) перекрестий сварных швов резервуаров совместно со специализированным устройством УП-1.

Образцы данного типа особенно актуальны для предприятий ОАО «Газпром», где настройка чувствительности пьезоэлектрических преобразователей устройства УП-1 осуществляется согласно требованиям СТО Газпром 2-2.4-083-2006. Для предприятий ОАО «АК Транснефть» настройка чувствительности выполняется в соответствии с требованиями РД-19.100.00-КТН-299-09. Для обеспечения точности и надежности контроля рекомендуется использовать настроечный образец СОП для УП-1, специально разработанный для калибровки ультразвукового оборудования при диагностике сварных швов перекрестий.

Особенности конструкции и характеристики образца

Контрольный образец содержит искусственные отражатели двух типов: «плоскодонное сверление» (плоскодонный отражатель по ГОСТ 14782–86) и «зарубка» (плоский угловой отражатель по ГОСТ 14782–86). Эти элементы служат для моделирования дефектов и обеспечивают высокую точность настройки оборудования.

Основные акустические характеристики образца включают скорость распространения продольной волны, равную 5900±30 м/с, и поперечной волны — 3260±30 м/с. Коэффициент затухания поперечной волны составляет 0,002 на частоте 2,5 МГц и 0,007 на частоте 5,0 МГц. Эти параметры строго регламентированы и обеспечивают стабильность характеристик образца при длительном использовании.

Типоразмер СОП определяется согласно эскизу, который детально описывает геометрические параметры образца. Это позволяет адаптировать его под конкретные задачи и условия эксплуатации, что особенно важно при работе с уникальными объектами контроля.

Применение стандартного образца

Настроечные образцы для УП-1 активно применяются в различных отраслях промышленности, особенно при контроле сварных швов перекрестий резервуаров. Они используются для проверки и калибровки ультразвуковых дефектоскопов перед выполнением контроля. Это особенно важно при работе с объектами, где наличие дефектов в сварных соединениях может привести к серьезным последствиям, таким как разрушение конструкций или аварии.

Образцы позволяют специалистам выполнять комплексную проверку оборудования, включая настройку чувствительности, оценку разрешающей способности и минимизацию погрешностей измерений. Это гарантирует высокое качество диагностики и достоверность результатов.

Нормативная база и требования к образцу

Изготовление стандартного образца осуществляется в соответствии с требованиями нормативных документов, таких как РД-25.160.00-КТН-015-15, СТО Газпром 2-2.4-083-2006 и РД-19.100.00-КТН-299-09. Эти стандарты регламентируют методы ультразвукового контроля и требования к настроечным образцам, используемым для калибровки оборудования.

Все характеристики образца, такие как размеры искусственных отражателей, их расположение и акустические свойства, должны соответствовать нормативным требованиям. Особое внимание уделяется качеству материала заготовки, так как его акустические свойства напрямую влияют на эффективность использования образца.

Значение образца в ультразвуковом контроле

Применение стандартного образца для УП-1 играет ключевую роль в обеспечении точности и надежности ультразвукового контроля. Он позволяет специалистам выполнять комплексную проверку оборудования, включая настройку чувствительности, оценку разрешающей способности и минимизацию погрешностей измерений.

Этот образец особенно актуален при работе с ответственными объектами, где даже незначительные ошибки могут привести к серьезным последствиям. Благодаря своей универсальности и соответствию международным стандартам, он активно применяется как в отечественной, так и в зарубежной практике.

Заключение

Стандартный образец для ультразвукового контроля перекрестий (СОП для УП-1) — это современное решение для настройки и проверки ультразвукового оборудования. Его уникальные свойства, включая точные геометрические параметры и соответствие международным стандартам, делают его незаменимым помощником в области неразрушающего контроля.

Если вам необходимо провести точную калибровку или проверку оборудования, обратите внимание на этот образец. Инвестируя в этот продукт, вы получаете надежный инструмент, который обеспечивает достоверность результатов и высокую эффективность работы.

Стандартный образец для УП-1 — это гармоничное сочетание технологичности и практичности, которое способствует повышению качества исследований и безопасности работы с различными объектами.
