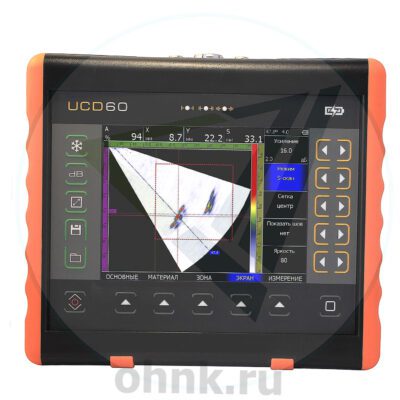

Ультразвуковой дефектоскоп УСД-60

Ультразвуковой дефектоскоп УСД-60: новое воплощение легендарной модели

Ультразвуковой дефектоскоп УСД-60 , зарекомендовавший себя как надежный инструмент неразрушающего контроля, теперь представлен в обновленном формате. Новый эргономичный корпус и возможность последующего обновления до версии с фазированными решетками УСД-60ФР делают этот прибор универсальным решением для современных задач диагностики.

После глубокой модернизации устройство представляет собой многофункциональную платформу, возможности которой можно расширять по мере необходимости. Базовая версия дефектоскопа сочетает в себе классические функции ручного ультразвукового контроля с передовыми технологиями, что позволяет использовать его для реализации самых сложных методик.

Технические особенности базовой версии

Дефектоскоп оснащен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения. Набор узкополосных фильтров обеспечивает высокое соотношение сигнал/шум, что критически важно для точности результатов. Встроенная база данных преобразователей позволяет загружать все необходимые параметры одним нажатием, включая АРД-диаграммы.

Богатый функционал устройства включает такие инструменты, как временная регулировка чувствительности (ВРЧ), автоматическая регулировка коэффициента усиления (АРК), различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов. Две независимые зоны контроля с индивидуальной логикой определения дефектов позволяют адаптировать прибор под любые современные методики.

Упрощение процесса настройки

Одним из ключевых преимуществ нового УСД-60 является удобство настройки. Автоматическая калибровка призмы преобразователя выполняется на стандартных образцах СО-3 и V-2. Также доступна автоматическая калибровка реальной скорости в материале объекта контроля и зоны контроля по прямому и однократному лучу. Встроенный помощник по расчету геометрии сварных соединений значительно упрощает работу оператора, особенно при контроле сложных конструкций.

Наличие входа для двухканального оптического энкодера обеспечивает возможность построения B-скана с координатной разверткой изделия. В специальных версиях также поддерживаются C- и D-сканы, что расширяет спектр применения прибора.

Масштабируемость и универсальность

Масштабируемая программная структура позволяет пользователю самостоятельно расширять возможности устройства. При необходимости можно добавить поддержку TOFD-сканеров, 16-канальных фазированных решёток и многоэлементных сканеров. Это делает УСД-60 идеальным выбором для предприятий, стремящихся к гибкости и экономической эффективности.

Высокоточная толщинометрия дополняется возможностью использования активных электромагнитно-акустических (ЭМА) преобразователей. Это позволяет измерять толщину стенок изделий под слоями непроводящих покрытий любой структуры без необходимости зачистки ржавчины.

Надежность и комфорт эксплуатации

Дефектоскоп имеет ударопрочный корпус с классом защиты IP65, что гарантирует его устойчивость к внешним воздействиям. Современный морозостойкий экран с цветной TFT-матрицей 640х480 обеспечивает отличную производительность, широкий угол обзора и высокую читаемость даже при ярком солнце или отрицательных температурах.

Особенности и преимущества

Прибор поддерживает реальный недетектированный радиосигнал, что в сочетании с классическими видами детектирования (полным, положительным и отрицательным) позволяет решать задачи, требующие высокой разрешающей способности.

Библиотека преобразователей упрощает работу, мгновенно загружая все необходимые настройки ПЭП, включая данные ВРЧ, АРК и АРД-диаграммы. Автоматическая калибровка призмы по образцам СО-3 и V-2, а также автоматическая настройка развертки и стробов для контроля сварных соединений делают процесс максимально удобным.

Встроенный конструктор геометрии сварного шва помогает рассчитывать ход лучей с учетом толщины материала и особенностей сварного соединения. Полноэкранный режим работы, режим огибающей сигнала и функции ВРЧ, АРК и АРД обеспечивают дополнительные возможности для анализа данных.

Интерфейс USB позволяет обновлять прошивку и записывать сигналы по одному или двум координатным датчикам оборотов. Прибор питается от литий-ионного аккумулятора или внешнего блока питания, обеспечивая до 10 часов автономной работы.

Заключение

Ультразвуковой дефектоскоп УСД-60 — это современное и универсальное решение для неразрушающего контроля. Его гибкость, точность и долговечность делают его лидером в своей категории.

Благодаря своим характеристикам дефектоскоп позволяет минимизировать риск ошибок, оптимизировать рабочие процессы и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить передовые технологии и повысить эффективность работы.

Независимо от масштаба применения — будь то полевые условия или исследовательская лаборатория — дефектоскоп демонстрирует высокую производительность и надежность. Это делает его универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
