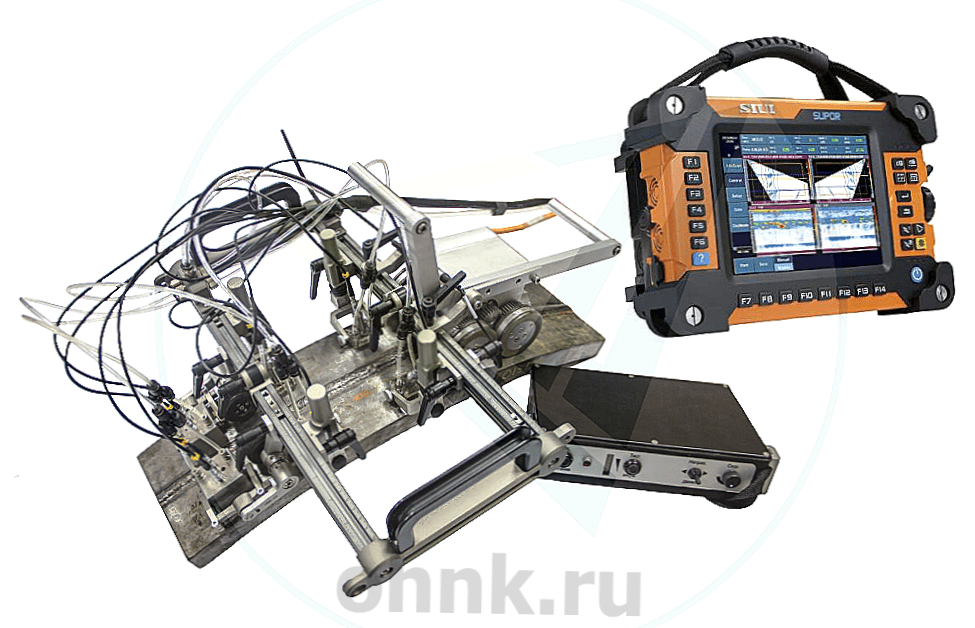

Установка MSCAN-SUPOR

Установка MSCAN-SUPOR: передовое решение для контроля сварных соединений

Установка MSCAN-SUPOR представляет собой высокотехнологичное оборудование, сочетающее возможности дифракционно-временного метода (ToFD) и контроля головными волнами. Она предназначена для механизированного ультразвукового контроля кольцевых стыковых сварных соединений сухопутных участков магистральных трубопроводов. Прибор эффективен при работе с трубами толщиной от 10 мм и диаметром от 500 мм, изготовленными из низколегированной углеродистой стали класса прочности К60 (X70). Материал характеризуется скоростью продольных волн (5920±50) м/с и поперечных волн (3255±30) м/с.

Технологии и их особенности

Дифракционно-временной метод (ToFD)

Технология ToFD позволяет обнаруживать дефекты в материале, определять их тип, глубину, высоту и протяжённость. Этот метод обеспечивает высокую точность анализа дефектов, что делает его незаменимым для контроля качества сварных соединений. Однако у технологии есть ограничение — наличие мёртвой зоны, которая затрудняет выявление дефектов в подповерхностной зоне.

Контроль головными волнами

Для компенсации ограничений ToFD используется метод головных волн. Он необходим для выявления и измерения протяженности дефектов в подповерхностной области, а также для определения ориентации дефекта относительно центра шва. Этот метод отличается простотой настройки и минимальным объемом информации, требуемой для анализа. Получаемое изображение дефекта соответствует всем критериям достаточности для качественной оценки.

Разработка для ОАО «Газпром»

Для ОАО «Газпром» была разработана специальная методика контроля качества кольцевых сварных соединений магистральных газопроводов, соответствующая стандарту СТО Газпром 2-2.4-083-2006. Это подтверждает соответствие установки строгим требованиям одной из крупнейших компаний отрасли.

Преимущества установки

Высокая точность и достоверность

Одним из ключевых преимуществ MSCAN-SUPOR является высокая точность измерений и достоверность контроля. Результаты не зависят от диаметра трубы, толщины стенки, типа разделки кромки или необходимости зачистки околошовной зоны малой ширины.

Скорость и автоматизация

Механизированная система позволяет проводить сканирование на высокой скорости — до 50 мм/сек. Это минимизирует влияние человеческого фактора на результаты контроля и значительно упрощает анализ полученных данных.

Прочность и надежность

Установка разработана с учетом сложных полевых условий. Прочный корпус из поликарбоната и защитные резиновые накладки обеспечивают устойчивость к ударам и падениям. Небольшой вес (всего 6 кг), компактные размеры и длительное время автономной работы (более 4 часов при температуре от -20°C) делают прибор удобным для использования даже в отдаленных местах.

Современный дисплей

Установка оснащена TFT ЖК-дисплеем диагональю 8,4 дюйма с частотой развертки 60 Гц. Широкий выбор функций экрана позволяет оператору получить оптимальное изображение дефекта для детального анализа.

Применение и универсальность

Широкий спектр задач

MSCAN-SUPOR идеально подходит для контроля качества сварных соединений магистральных трубопроводов. Его универсальность позволяет использовать прибор для работы с различными типами материалов и конструкций, что делает его незаменимым инструментом для предприятий, занимающихся строительством и обслуживанием трубопроводов.

Удобство эксплуатации

Компактные размеры и небольшой вес устройства значительно облегчают его транспортировку и использование в труднодоступных местах. Возможность длительной автономной работы и широкий температурный диапазон делают установку подходящей для любых полевых условий.

Заключение

Установка MSCAN-SUPOR — это современное и универсальное решение для механизированного ультразвукового контроля. Ее высокая точность, надежность и удобство использования делают ее лидером в своей категории.

Благодаря своим характеристикам прибор позволяет минимизировать риск ошибок, оптимизировать рабочие процессы и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить передовые технологии и повысить эффективность работы.

Независимо от масштаба применения — будь то строительство трубопроводов или их обслуживание — установка демонстрирует высокую производительность и надежность. Это делает ее универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
