Рентгенографическая система СУРА 10-47 ШТ

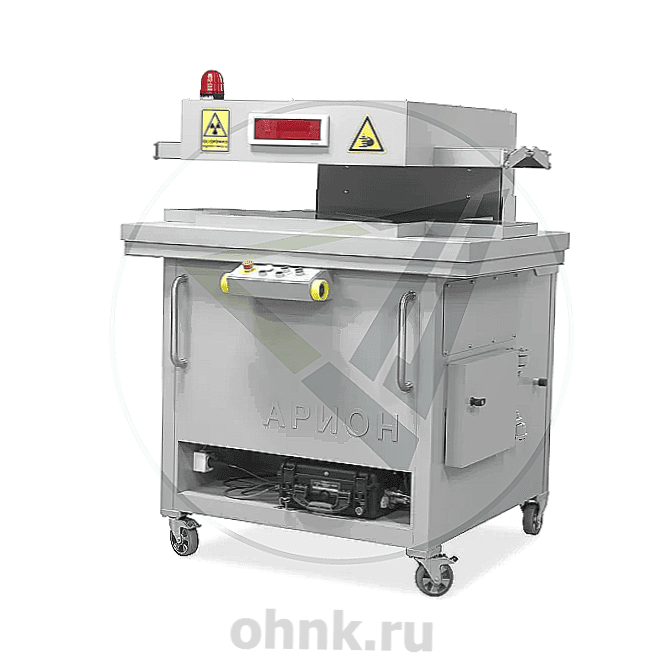

Рентгенографическая система СУРА 10-47 ШТ: инновационное решение для контроля стыковых сварных соединений

Рентгенографическая система СУРА 10-47 ШТ с комплексом цифровой радиографии ЭКОСКАН 1030 разработана для выполнения рентгеновского контроля стыковых сварных соединений штрипсовой ленты методом прямой цифровой радиографии. Установка способна работать с лентами шириной до 470 мм и толщиной до 10 мм, что делает ее универсальным инструментом для решения различных задач.

Основное назначение и особенности системы

Основное назначение этой рентгенографической установки — автоматизированный поточный контроль. Она встраивается в поточный конвейер по производству ленты, позволяя проверять сварные швы непосредственно на месте без остановки рабочего цикла. При этом СУРА 10-47 ШТ представляет собой мобильную систему, которую при необходимости можно легко перемещать между несколькими конвейерами.

Устройство системы

В состав рентгенографической системы СУРА 10-47 ШТ входят ключевые компоненты, обеспечивающие ее высокую производительность и надежность.

Камера радиационной защиты АРИОН-12.08.08.06 представляет собой каркасную конструкцию из свинца и стали. Лоток для укладки ленты штрипсов и крышка камеры (в закрытом состоянии) образуют рентгенозащитный канал для сквозного прохождения ленты. Окна канала для входа и выхода ленты оснащены рентгенозащитными шторками, которые предотвращают утечку излучения. Блок излучателя рентгеновского аппарата устанавливается в камеру через рентгенозащитную дверь. Камера эффективно ослабляет первичное и рассеянное излучение до уровней, соответствующих действующим нормам, обеспечивая полную безопасность персонала.

В качестве приёмника рентгеновского излучения используется плоскопанельный цифровой детектор ЭКОСКАН 1030 , установленный в крышку рентгенозащитной камеры. Размер эффективной зоны детектора составляет 97,6 × 292,6 мм. Использование плоскопанельного детектора позволяет получать снимки в режиме реального времени, что значительно ускоряет процесс контроля.

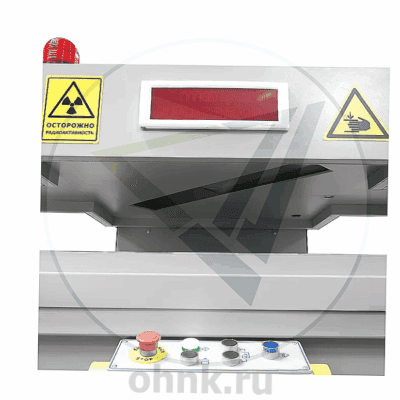

Управление детектором и рентгеновским аппаратом осуществляется с персонального компьютера с помощью специализированного программного обеспечения. Функциональные возможности ПО упрощают обработку результатов контроля и способствуют выявлению возможных дефектов сварных швов штрипсовой ленты. Управление рентгенозащитной камерой осуществляется с двух дублирующих друг друга пультов, расположенных на фронтальной и тыльной сторонах камеры.

Система безопасности

Система безопасности включает в себя блокировки и светозвуковое оповещение. Подача рентгеновского излучения блокируется при открытых или неплотно закрытых двери и/или крышке камеры. После начала подачи излучения поднятие крышки камеры блокируется, а блокировка отключается через 2 секунды после снятия напряжения.

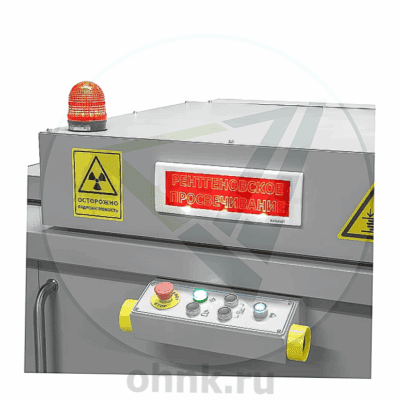

Кабели, идущие к детектору и излучателю рентгеновского аппарата внутри камеры, прокладываются через рентгенозащитные лабиринты, что исключает их повреждение и обеспечивает дополнительную защиту. Система светозвукового оповещения состоит из сигнальной лампы и светового табло с надписью «РЕНТГЕНОВСКОЕ ОСВЕЩЕНИЕ».

Автоматизация процессов

Подъем и опускание ложа для укладки ленты штрипсов, подъем и опускание рентгенозащитной крышки камеры, а также перемещение детектора в горизонтальной плоскости полностью автоматизированы и осуществляются с помощью электроприводов. Излучатель рентгеновского аппарата фиксируется внутри камеры таким образом, чтобы центр излучения был направлен перпендикулярно рентгенозащитной крышке, внутри которой установлен цифровой детектор ЭКОСКАН 1030 .

Применение системы

Рентгенографическая система СУРА 10-47 ШТ широко применяется в металлургической промышленности для контроля качества стыковых сварных соединений штрипсовой ленты. Она позволяет проводить детальный анализ внутренней структуры изделий, выявлять дефекты и обеспечивать высокий уровень контроля.

Заключение

Рентгенографическая система СУРА 10-47 ШТ — это современное и надежное решение для неразрушающего контроля. Ее продуманная конструкция, высокая точность и многоуровневая система безопасности делают ее лидером в своей категории.

Благодаря своим характеристикам система позволяет оптимизировать рабочие процессы, минимизировать временные затраты и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокий уровень контроля качества продукции.

Независимо от масштаба применения — будь то крупное производство или исследовательская лаборатория — система демонстрирует высокую эффективность и стабильность. Это делает ее универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
