СОП для контроля нахлесточных сварных соединений

Стандартный образец предприятия для контроля нахлесточных сварных соединений: надежная основа диагностики

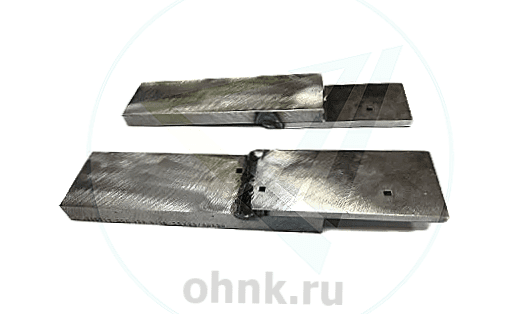

Стандартный образец предприятия (СОП) для контроля нахлесточных сварных соединений представляет собой высокотехнологичный инструмент, предназначенный для настройки и проверки ультразвукового оборудования, включая толщиномеры и дефектоскопы. Этот образец изготавливается из заготовок, содержащих сварной шов, что делает его идеально подходящим для моделирования реальных условий контроля.

Конструкция стандартного образца включает четыре угловых отражателя, расположенных в строго определенных зонах. Два отражателя выполнены в виде «зарубок», размещенных по обе стороны сварного шва — одна на верхнем элементе, другая на нижнем. Еще два отражателя находятся ближе к торцу нижнего элемента: один на верхней поверхности, другой — на нижней. Такая конфигурация позволяет специалистам точно моделировать различные типы дефектов, характерных для нахлесточных сварных соединений.

Особенности конструкции и ключевые параметры

На схематическом изображении настроечного образца можно выделить основные геометрические параметры. К ним относятся ширина образца (B), длина (L), толщина верхнего (S1) и нижнего (S2) элементов, а также размеры «зарубок» — их ширина (b) и высота (h). Эти параметры строго регламентируются и зависят от технического задания заказчика.

Каждый образец поставляется в комплекте с паспортом и сертификатом о калибровке. Паспорт содержит исчерпывающую информацию о конструктивных особенностях образца, материале изготовления, размерах искусственных отражателей, а также результаты первичной аттестации и рекомендации по условиям хранения.

Производство и требования к образцу

Изготовление стандартного образца осуществляется с учетом требований, указанных заказчиком в техническом задании. Это включает определение толщины элементов, длины, геометрических размеров и руководящих документов, которые должны быть использованы при производстве.

Все характеристики образца, такие как размеры «зарубок» и их расположение, должны соответствовать нормативным требованиям и обеспечивать высокую точность настройки оборудования. Особое внимание уделяется качеству материала заготовки, так как его акустические свойства напрямую влияют на эффективность использования образца.

Применение настроечных образцов

Настроечные образцы для контроля нахлесточных сварных соединений широко применяются в различных отраслях промышленности. Они используются для проверки и калибровки ультразвуковых дефектоскопов перед выполнением контроля. Это особенно важно при работе с объектами, где наличие дефектов в сварных соединениях может привести к серьезным последствиям, таким как разрушение конструкций или аварии.

Образцы позволяют специалистам выполнять комплексную проверку оборудования, включая настройку чувствительности, оценку разрешающей способности и минимизацию погрешностей измерений. Это гарантирует высокое качество диагностики и достоверность результатов.

Значение образца в ультразвуковом контроле

Применение стандартного образца предприятия играет ключевую роль в обеспечении точности и надежности ультразвукового контроля. Он позволяет специалистам выполнять комплексную проверку оборудования, включая настройку чувствительности, оценку разрешающей способности и минимизацию погрешностей измерений.

Этот образец особенно актуален при работе с ответственными объектами, где даже незначительные ошибки могут привести к серьезным последствиям. Благодаря своей универсальности и соответствию международным стандартам, он активно применяется как в отечественной, так и в зарубежной практике.

Заключение

Стандартный образец предприятия для контроля нахлесточных сварных соединений — это современное решение для настройки и проверки ультразвукового оборудования. Его уникальные свойства, включая точные геометрические параметры и соответствие международным стандартам, делают его незаменимым помощником в области неразрушающего контроля.

Если вам необходимо провести точную калибровку или проверку оборудования, обратите внимание на этот образец. Инвестируя в этот продукт, вы получаете надежный инструмент, который обеспечивает достоверность результатов и высокую эффективность работы.

Стандартный образец предприятия для контроля нахлесточных сварных соединений — это гармоничное сочетание технологичности и практичности, которое способствует повышению качества исследований и безопасности работы с различными объектами.
